Visão geral de padrão e espelhamento
Padrão repete os recursos selecionados em uma matriz com base em um recurso de origem. É possível criar um padrão linear, circular, dirigido por curva, de preenchimento ou usar pontos de esboço ou coordenadas de tabela para criar o padrão.
O espelhamento copia os recursos selecionados ou todos os recursos, espelhando-os sobre a face ou o plano selecionado.
Para propagar as cores, as texturas e os dados de representação de rosca do SolidWorks a todas as instâncias de padrão e recursos espelhados, selecione a opção Propagar propriedades visuais no PropertyManager.
Com peças com múltiplos corpos, você pode usar o recurso de padrão ou de espelhamento a fim de aplicar padrão ou espelhar vários corpos dentro do mesmo documento.
-
Para um Padrão linear, selecione os recursos e especifique a direção, o espaçamento linear e o número total de instâncias.
-
Para um Padrão circular, selecione os recursos e uma aresta ou eixo como o centro de rotação, então especifique:
O número total de instâncias e o espaçamento angular entre as instâncias.
– ou –
O número total de instâncias e o ângulo total em que o padrão deve ser criado.
-
Para um Padrão dirigido por curva, selecione os recursos e um segmento de esboço ou aresta em que deve ser aplicado o padrão ao recurso. Em seguida, especifique o tipo de curva, o método de curva e o método de alinhamento.
-
Para um Padrão de esboço, selecione onde inserir um recurso de origem por meio do esboço de pontos na face do modelo.
-
Para um Padrão de tabela, adicione ou obtenha coordenadas X-Y criadas previamente para inserir um recurso de origem na face do modelo.
-
Para um Padrão de preenchimento, preencha uma região com um padrão de recursos ou uma forma de corte predefinida.
-
Para um Recurso de espelhamento, selecione os recursos a serem copiados e um plano em relação ao qual eles devem ser espelhados. Se você selecionar uma face plana no modelo, espelhe todo o modelo em relação à face selecionada.
-
Para uma Representação de padrão, preencha uma região definida com uma representação de padrão de formas de corte predefinidas.
É possível também criar padrões de padrões e cópias espelhadas de padrões, assim como controlar e modificar os padrões.
O software tem suporte para uma visualização completa dos recursos de padrão e espelhamento.
|

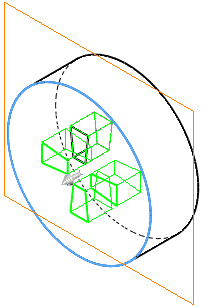

Exemplo de visualização da condição final Até a superfície para padrões e espelhamentos
|
|
|
|
Para obter informações sobre como usar um padrão de componentes em uma montagem, consulte adicionar um padrão de componentes.
