PropertyManager Таблица отверстий
Укажите параметры для таблицы отверстий, такие как шаблоны, базы и отверстия, для включения.
Чтобы задать свойства для новых таблиц отверстий:
-
Выберите Таблица отверстий
(панель инструментов Таблица) или выберите Вставка, Таблицы, Таблица отверстий.
-
Задайте описанные ниже свойства, затем нажмите OK
.
Шаблон таблицы
Выберите Перейти к шаблону
, чтобы выбрать стандартный или пользовательский шаблон. bsp;Это параметр доступен только во время вставки таблицы. Шаблоны таблиц отверстий, поставляемые с программным обеспечением, добавляют столбцы к формату по умолчанию. Они расположены: в каталоге_установки\lang\english. Стандартные шаблоны (standard hole table--letters.sldholtbt и standard hole table--numbers.sldholtbt) создают столбцы №, X,Y и РАЗМЕР. Один шаблон использует буквенные теги, а второй - цифровые. Все размеры и теги содержатся в списке отдельно и не комбинируются.
Комбинированные шаблоны таблиц отверстий создают столбцы - №, X, Y и РАЗМЕР. Они зависят от комбинаций размеров или тегов с буквами или цифрами. Существуют следующие шаблоны:
-
Таблица отверстий--комбинированные размеры--letters.sldholtbt
-
Таблица отверстий--комбинированные размеры--letters.sldholtbt
-
Таблица отверстий--комбинированные теги--letters.sldholtbt
-
Таблица отверстий--комбинированные теги--numbers.sldholtbt
Расположение таблицы
Прикрепить к точке привязки. Прикрепляет указанный угол к точке привязки таблицы.
Буквенно-цифровое управление
Укажите теги для определения отверстий как буквенно-цифровые (A, B, C...) или цифровые (1, 2, 3...). При использовании буквенно-цифровых тегов буквенный префикс определяет размер отверстия, а число определяет экземпляр. Воспользуйтесь параметром Начало, чтобы указать начальную букву или число..
Соответствующие заметки в чертежном виде изменяются вместе с таблицей.
|
|
|
|
A, B, C...
|
1, 2, 3...
|
База
Во время вставки параметр Исходная точка готов для выбора вершины. Чтобы определить исходную точку на осях X и Y, нажмите Ось X для направления и выберите горизонтальную кромку модели в графической области, затем нажмите Ось Y для направления и выберите вертикальную кромку модели.
После создания модели можно перетащить базовую точку в другое местоположение или можно отредактировать определение данных. Значения положения в таблице будут обновлены.
Отверстия
Выберите отдельные кромки отверстий или грань модели, чтобы включить все отверстия в грань.
Граница
Выберите Граница рамки
или Граница сетки
и выберите желаемую толщину границы в списке.

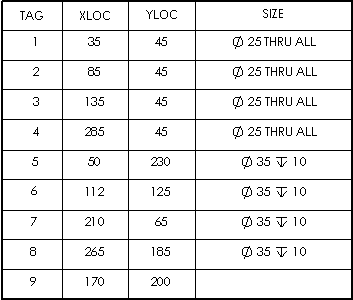

Таблица с более толстыми границами рамки и сетки:
След. вид

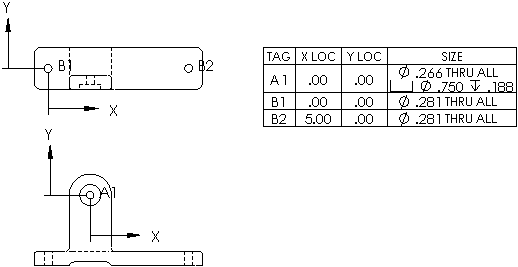

Это параметр доступен только во время вставки таблицы. Он позволяет указать Базу и Отверстия для другого чертежного вида. Таблица отверстий может содержать несколько чертежных видов. Таблица отверстий добавляется с одной базой для каждого вида. Метки одинаковы для всех видов.
