Таблицы отверстий

Можно использовать таблицы отверстий для автоматической генерации информации об отверстиях в табличном формате. Можно создавать столбцы для информации о модели, такой как размеры отверстий и их месторасположение.

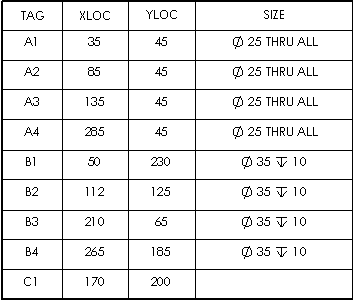

Таблицы отверстий в документах чертежа используются для измерения положений выбранных отверстий от указанной базы исходной точки. Программное обеспечение отмечает каждое отверстие меткой, которая соответствует строке в таблице.

Некруглые отверстия, такие как прямоугольники и прорези распознаются как отверстия. В таблице приводится перечень координат X и Y элементов по их геометрическим центрам, но необходимо ввести размер.

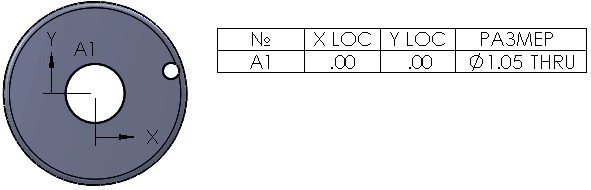

Отверстия, пересекающие другие грани, не включены в таблицы отверстий, т.к. геометрия прерывается другим элементов, что делает отверстие незавершенным. Например:

Кроме функциональных возможностей для всех таблиц в Параметрах документа - Таблицах отверстий и PropertyManager Таблица отверстий можно указать следующее:

• Метки (буквенные или числовые)

• Ячейки с одинаковыми метками, которые необходимо объединить

• Ячейки для отверстий одинакового размера, которые необходимо объединить

• ANSI дюйм буквенные и цифровые размеры сверления, которые должны отображаться

• Точность местоположения отверстий

• Вывод двойных размеров

Чтобы задать параметры таблиц отверстий в открытом чертеже:

1. Выберите Инструменты > Параметры > Свойства документа > Таблицы > Отверстие.

2. Задайте параметры, затем нажмите OK.

Чтобы создать таблицу отверстий:

1. Выберите Таблица отверстий (панель инструментов Таблица) или выберите Вставка, Таблицы, Таблица отверстий.

2. В окне PropertyManager установите параметры.

3. В графической области выберите вершину, чтобы указать Исходную точку.

Можно выбрать ось X и Y для определения вершины для базы. Можно также перетащить исходные данные в положение после размещения таблицы.

4. Выберите кромки отверстий или грань модели, чтобы включить все вырезанные петли в границу грани.



Если чертежный вид отображается в режиме Каркасное представление или Невидимые линии отображаются , можно выбрать несквозные отверстия на противоположной грани для включения их в таблицу отверстий. Такие отверстия помечаются как Задние.

5. Чтобы включить дополнительные чертежные виды в таблицу, выберите Следующий вид в PropertyManager и повторите шаги 3 и 4.

6. Щелкните .

7. Если не выбран параметр Прикрепить к точке привязки, нажмите в графической области для размещения таблицы.

   Таблица размещается в чертеже с заметками, добавленными рядом с отверстиями.

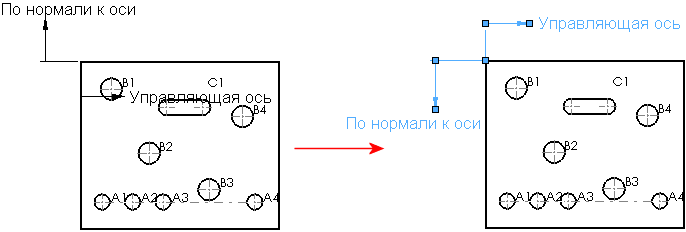

Чтобы изменить исходные данные:

1. Выберите ось в графической области, затем нажмите Редактировать определение базы в окне PropertyManager Ось таблицы отверстий.

- или -

В дереве конструирования FeatureManager нажмите правой кнопкой мыши таблицу отверстий и выберите Редактировать элемент.

2. В графической области выберите вершину или оси X и Y.

3. Нажмите .

   Столбцы Положение X и Положение Y обновятся соответственно.

4. Измените размеры и заново расположите маркеры координат путем их перетаскивания.



Чтобы изменить допуски или точность нахождения отверстий:

Можно также изменить точность местоположения всей таблицы.

В существующей таблице отверстий выберите ячейку в столбце Положение X, Положение Y или Размер и измените значения.

Содержание PropertyManager зависит от заголовка столбца. Столбец РАЗМЕР содержит информацию из модели.

Чтобы отобразить двойные размеры в таблице:

1. Нажмите правой кнопкой мыши на таблицу отверстий и выберите Отобразить двойные размеры.

2. При отображении двойных размеров можно отобразить единицы измерения размеров. Нажмите правой кнопкой мыши на таблицу отверстий и выберите Отобразить единицы двойных размеров.

Чтобы добавить отверстия в таблицу:

1. В дереве конструирования FeatureManager нажмите правой кнопкой мыши таблицу отверстий и выберите Редактировать элемент.

2. Нажмите в поле Кромки\грани и выберите отверстия в графической области.

Возможно, потребуется нажать кнопку Перестроить на панели инструментов Стандартная или выбрать Правка, Перестроить, чтобы обновить таблицу.

Чтобы отредактировать текст заголовка:

1. Дважды нажмите на текст в ячейке заголовка.

2. Отредактируйте текст в ячейке.

Чтобы форматировать метки отверстий:

1. Выберите метку.

2. Задайте параметры в окне PropertyManager Заметка.

3. Нажмите на кнопку OK .

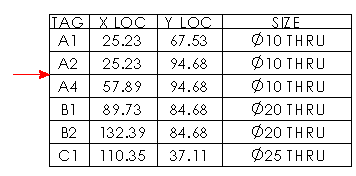

Чтобы выполнить повторную нумерацию всех меток отверстий:

Щелкните правой клавишей мыши таблицу отверстий в графической области или в дереве конструирования FeatureManager и выберите Перенумеровать все метки.

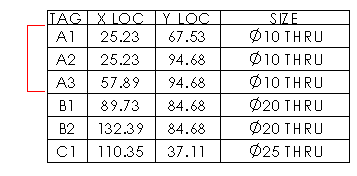

Чтобы выполнить повторную нумерацию ряда меток отверстий:

В таблице отверстий правой клавишей мыши щелкните любую строку в ряде в выберите Перенумеровать ряды.

Чтобы высветить отверстие в модели, соответствующее ячейке в таблице отверстий:

Нажмите правой кнопкой мыши на ячейку и выберите Перейти к тегу.

Чтобы выполнить сортировку столбца в таблице отверстий:

Нажмите правой кнопкой мыши столбец и выберите Сортировать, По возрастанию или По убыванию.
