Sac Levha Unsurlarını Aynalama

Seçili sac levha unsurlarını mevcut sac levha parçasının merkezinde bir düzlem etrafında aynalayabilirsiniz. Aynalayabileceğiniz sav levha unsurlarına şunlar dahildir:

Sac levha unsurunu aynalamak için kullanılacak düzlemin taban flanşının kenarları arasında ortalanması gerekir.

Bir sac levha unsurunu aynalamak için:

  1. Bir sac levha unsuru oluşturun.

Sac levha unsurunu aynalamak için varolan bir düzlemi kullanmanıza izin verecek şekilde çizim oluşturun veya ölçümlendirin.

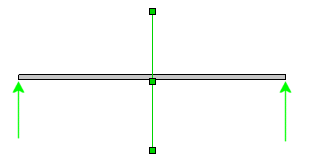

  1. Taban flanşının iki kenarı arasında ortalanmış bir düzlem oluşturun.

  1. Sac Levha araç çubuğunda aşağıdaki sac levha unsurlarından birine veya Ekle, Sac Levha'ya tıklayın:

  1. Aynala veya Ekle, Çoğaltma/Aynalama, Aynala tıklayın.

  2. PropertyManager'da:

    1. Yüzü/Düzlemi Aynala altında, Yüzü/Düzlemi Aynala için taban flanşının iki kenarı arasında ortalanmış düzlemi seçin.

    2. Aynalanacak Unsurlar altında, Aynalanacak Unsurlar için sac levha unsurunu seçin.

  3. Tamam'a tıklayın.
