图层
在 SolidWorks 中，您可在命名图层中指定线色、线型、和线粗。您可将对象移动到图层中，您还可将图层打开和关闭。图层清单创建到许多注解和尺寸对话框中。
您也可使用线型工具单独格式化直线。您可以指定文档层线粗和样式。单击工具、选项、文档属性并设定线型、线条样式和线粗。
图层在 SolidWorks 中比在 2D CAD 系统中要用的少。SolidWorks 有多个工程图纸，您可隐藏和显示工程图视图、装配体零部件、直线、和各种其它项目而不必使用图层。
除了在 SolidWorks 中生成图层外，您可将带有图层的 2D CAD 工程图输入到 SolidWorks 中。所有的 2D CAD 图层在 SolidWorks 中都被保留。当从 SolidWorks 输出时，您可将实体类型映射到特定图层。
图层工具栏包含一系列工程图中的图层以及图层属性工具
。

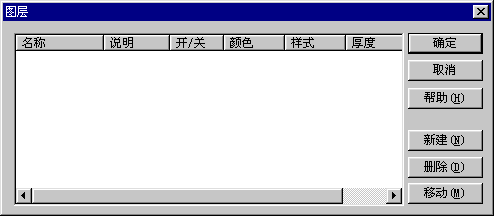

单击图层属性 工具可打开图层对话框。生成新图层并指定每层上线条的颜色、样式和厚度。
