阵列和镜向概述

阵列按线性或圆周阵列复制所选的源特征。您可以生成线性阵列、圆周阵列、曲线驱动的阵列、填充阵列，或使用草图点或表格坐标生成阵列。

镜向复制所选的特征或所有特征，将它们对称于所选的平面或面进行镜向。

要将 SolidWorks 的颜色、纹理和装饰螺纹数据延伸给所有阵列实例和镜向特征，在 PropertyManager 中选取延伸视象属性。

对于多实体零件，您可使用阵列或镜向特征来阵列或镜向同一文件中的多个实体。

• 对于线性阵列，先选择特征然后指定方向、线性间距和实例总数。

• 对于圆周阵列，先选择特征，再选择作为旋转中心的边线或轴，然后指定：

实例总数及实例的角度间距。

-或-

实例总数及生成阵列的总角度。

• 对于曲线驱动的阵列，选择特征和边线或阵列特征的草图线段。然后您可指定曲线类型，曲线方法，以及对齐方法。

• 对于草图阵列，通过在模型面上绘制点来选择在何处复制源特征。

• 对于表格阵列，添加或检索以前生成的 X-Y 坐标来在模型的面上增添源特征。

• 对于填充阵列，使用特征阵列或预定义的切割形状来填充所定义的区域。

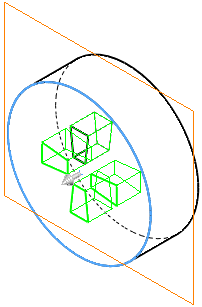

• 对于镜向特征，选择要复制的特征和一个基准面，将对称于此基准面来镜向所选的特征。如果您选择模型上的平面，您将绕所选面镜向整个模型。

• 对于装饰图案，使用预定义切割特征的装饰图案来填充所定义的区域。

您还可以生成阵列的阵列、生成阵列的镜向副本、以及控制和修改阵列。

软件支持阵列和镜向特征的完整预览。

关于在装配体中使用零部件阵列的信息，请参阅添加零部件阵列。
