Déplacements imposés de type symétrie pour modèles coque
Pour les modèles coque, la symétrie requiert que les faces coïncidant avec les plans de symétrie ne puissent pas se déplacer dans la direction normale ni pivoter autour des deux autres directions orthogonales.
Pour les modèles en tôle maillés par des éléments coques, une face de symétrie est identifiée par l'arête associée. bsp;

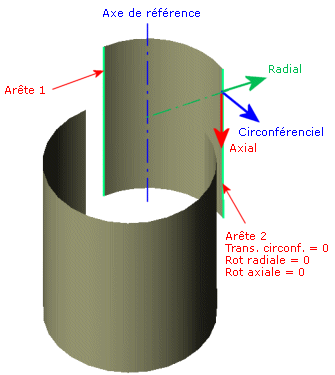

Pour les géométries de surface, les déplacements imposés de symétrie s'appliquent sur les faces qui coïncident avec les plans de symétrie du modèle parallèlement à son épaisseur. Pour les surfaces, les déplacements imposés de symétrie s'appliquent aux arêtes de coques situées sur les plans de symétrie du modèle.
Les exemples ci-dessous expliquent comment s'appliquent les déplacements imposés de symétrie aux différentes géométries :
Tôles maillées avec des éléments coques
Surfaces
