Coques composites

Les composites sont une combinaison de deux ou plusieurs matériaux de propriétés macroscopiques différentes. bsp;Le nombre de phases de matériau est habituellement de deux, non solubles l'une dans l'autre. L'une est la phase de renforcement (par exemple fibres de carbone ou de verre, particules de silice) et l'autre est la phase de matrice (par exemple époxy, ester de vinyle), où est dispersée la phase de renforcement. Elles peuvent se diviser en composites à fibres continues, composites à fibres courtes et composites particulaires.

Il existe trois types d'options de composite pour définir la disposition des plis, les épaisseurs, propriétés et orientations de matériau.

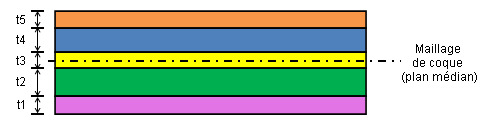

• Un laminé asymétrique a une disposition asymétrique de plis par rapport à la surface médiane. C'est l'option de composite la plus générale. Voici un schéma d'un laminé asymétrique à cinq couches. Les couleurs différentes représentent des propriétés et orientations de matériau. Le maillage de coque est créé sur la surface médiane.

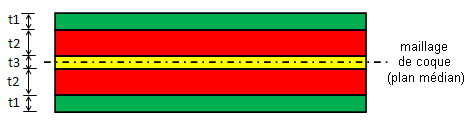

• Un laminé symétrique a une disposition symétrique de plis (matériaux, orientations et épaisseurs de plis) par rapport à la surface médiane. Ceci implique une symétrie des épaisseurs de pli, des propriétés et orientations de matériaux par rapport au plan médian.

bsp;

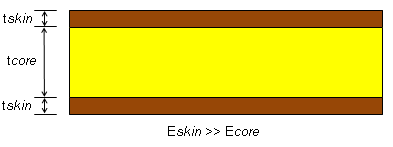

• Le composite sandwich est un cas particulier de laminé symétrique à trois couches. Vous pouvez utiliser ces laminés quand une résistance supérieure aux charges de flexion est exigée. Il est recommandé d'avoir les deux plis extérieurs plus rigides, plus robustes et plus minces que le pli médian.

Vous pouvez utiliser une coque composite pour les éléments mécano-soudés qui nécessitent des gains de poids. Les coques composites offrent aussi une meilleure résistance à la fatigue, à la corrosion et une meilleure conductivité thermique.

Vous pouvez traiter des modèles à coques composites par les méthodes suivantes :

Définition des coques

Séquence d'empilement de plis

Angle de pli

Résultats

Dans cette section, vous étudierez les sujets suivants :

• Pourquoi les composites ?

• Séquence d'empilement des plis

• Angle de pli

• Régler l'option d'orientation du composite

• Critères de défaillance composite

• Laminé composite comme matériau orthotropique spécial
