De nouvelles options dans le PropertyManager Tôle pliée sur arête vous permettent de créer des tôles pliées sur arête basées sur la distance tangente de la longueur de tôle pliée et de créer des positions de tôle pliée tangentes au côté adjacent associé à l'arête sélectionnée. De plus, lorsque vous créez une longueur de tôle pliée comme Jusqu'à un sommet, vous pouvez créer la tôle pliée parallèle à la tôle pliée de base ainsi que perpendiculaire au plan de tôle pliée.
Longueur de tôle pliée tangente

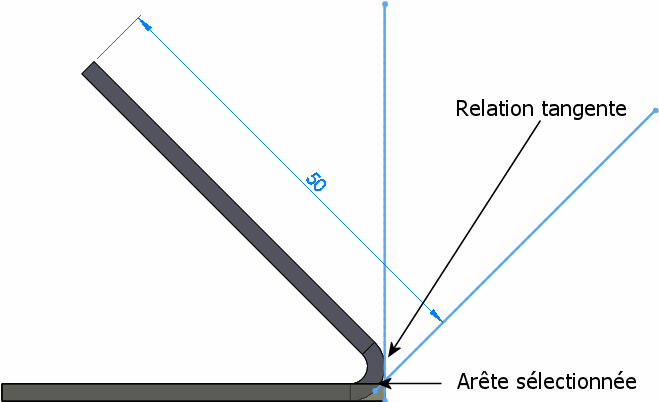

Vous pouvez définir une longueur de tôle pliée sur arête sur Pli tangent. Cette option est valide pour les plis supérieurs à 90º et vous permet d'utiliser la longueur tangente d'une tôle pliée comme base pour le calcul de la longueur. Pli tangent vous permet de saisir la longueur tangente sans utiliser de calculs supplémentaires.
Dans le PropertyManager Tôle pliée sur arête, sous Longueur de la tôle pliée, cliquez sur Pli tangent
.
Longueur de tôle pliée jusqu'à un sommet
Si vous définissez une longueur de tôle pliée sur arête sur Jusqu'à un sommet, vous pouvez la créer perpendiculaire au plan de tôle pliée ou parallèle à la tôle pliée de base.
Dans le PropertyManager Tôle pliée sur arête, sous Longueur de la tôle pliée, définissez Condition de fin de longueur sur Jusqu'à un sommet, puis sélectionnez Normal au plan de la tôle pliée ou Parallèle à la tôle de base pliée.
Exemple de longueurs de tôle pliée sur arête utilisant les options pour Jusqu'à un sommet :
 |
 |
| Normal au plan de la tôle pliée (fonctionnalité existante) : Le sommet rouge coïncide avec la face de fin de la tôle pliée sur arête. (Une ligne d'esquisse est affichée pour plus de clarté.) |
Parallèle à la tôle de base pliée : Le sommet rouge passe par un plan qui est parallèle à la face de la tôle pliée de base. (Une ligne d'esquisse est affichée pour plus de clarté.) |
Position de tôle pliée par rapport à la tangente
Vous pouvez définir une position de tôle pliée sur Tangent au pli. Cette option est valide pour toutes les options de longueur de tôle pliée et pour les plis supérieurs à 90º.
La position de la tôle pliée sera toujours tangente à la face latérale associée à l'arête sélectionnée et la longueur de la tôle pliée conservera toujours la longueur exacte.
Dans le PropertyManager Tôle pliée sur arête, sous Position de la tôle pliée, cliquez sur Tangent au pli
.
