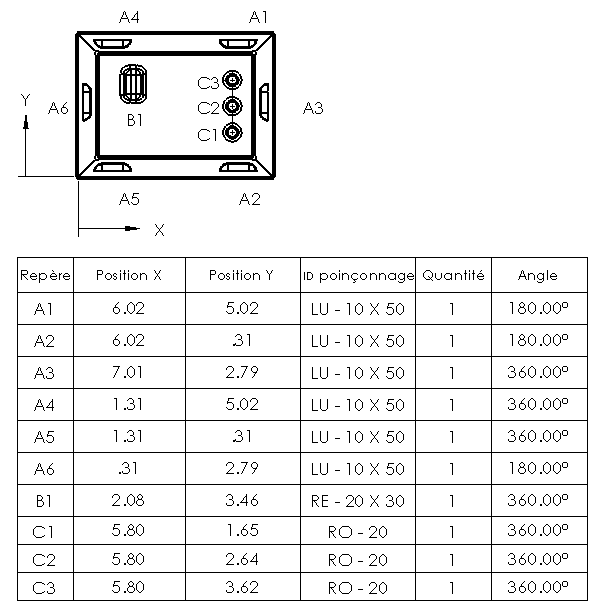

Vous pouvez insérer des tables de poinçonnage dans les mises en plan. Les tables de poinçonnage sont disponibles avec la vue à l'état déplié des pièces de tôlerie et contiennent les fonctions de forme et les fonctions de bibliothèque utilisées dans les corps de tôlerie.
Une table de poinçonnage inclut :
- Etiquette
- Annotation ajoutée à chaque fonction de poinçonnage à l'état déplié
- Position X
- Distance depuis l'axe X jusqu'au point d'intersection de l'outil
- Position Y
- Distance depuis l'axe Y jusqu'au point d'intersection de l'outil
- ID poinçonnage
- Propriété de la fonction de bibliothèque ou de l'outil de forme utilisé dans le composant
- Quantité
- Nombre d'utilisations de l'outil de forme ou de la fonction de bibliothèque à l'état déplié
- Angle
- Angle entre l'axe X et l'outil
Pour savoir comment créer des ID de poinçonnage, voir Création d'ID de poinçonnage.
Pour des informations sur l'insertion d'une table de poinçonnage, voir Insertion d'une table de poinçonnage.
