Définition de la première bulle

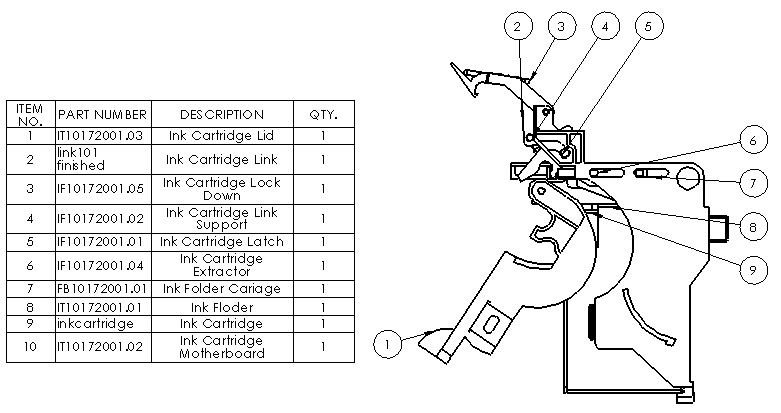

Les bulles sont numérotées de manière séquentielle, à partir de 1, dans la partie supérieure gauche de la mise en plan. Pour commencer la numérotation dans la partie inférieure gauche de la mise en plan à 1 et continuer dans le sens des aiguilles d'une montre :

  1. Ouvrez dossier_d’installation\samples\whatsnew\drawings\Ordering_balloons.slddrw.
  2. Si nécessaire, insérez la nomenclature. Voir les instructions.
  3. Dans la vue de mise en plan de l'assemblage, cliquez sur Insertion > Annotations > Bulles automatiques.
  4. Dans le PropertyManager, sous Numérotation des articles, sélectionnez Ordre séquentiel.
  5. Sous Numérotation des articles, cliquez sur Premier article.
  6. Cliquez sur la bulle inférieure gauche à utiliser comme premier article.
  7. Cliquez sur PM_OK.gif.

Les numéros d'articles dans la nomenclature sont mis à jour avec le nouvel ordre des bulles.

Sujet parent : Ordre des bulles
