Automatische Bindung zwischen angrenzenden Elementen
Erweiterte Algorithmen verbinden angrenzende Elemente in den folgenden Fällen automatisch:
-
Eine Fläche oder Kante einer Schale berührt einen Volumenkörper.
-
Eine Fläche oder Kante einer Schale berührt eine andere Schale.
-
Eine Fläche eines Volumenkörpers oder einer Schale mit einem Balken, der als Versteifung dient.
- Eine Fläche eines Volumenkörpers oder einer Schale mit einer Balkenverbindung.
Schalen beziehen sich sowohl auf Bleche als auch auf Oberflächen. Sie können Lasten, Einspannungen, Kontakte und Verbindungen auf das Blech anwenden. Anschließend werden diese automatisch auf die Mittelfläche übertragen. Siehe Anwenden von Einspannungen und Lasten auf Schalen.
Alle Schalenkanten an Flächenverbindungskontakten, die von der Software erkannt werden, werden standardmäßig unterdrückt, wenn Sie eine neue Studie erstellen. Klicken Sie mit der rechten Maustaste auf das Element Schalenkante/Flächenkontakt (-inkompatibel verbunden-) unter Globaler Kontakt (-verbunden), und klicken Sie auf Unterdrückung aufheben, um automatisch die Schalenkanten an den Flächenverbindungskontakten zu generieren. Diese Kontaktsätze werden im Hintergrund generiert und an den Gleichungslöser weitergegeben.
Um Definitionen von Schalenkanten an Flächenkontakten anzuzeigen oder zu bearbeiten, verwenden Sie stattdessen die Option Schalenkante suchen - Volumenkörper-/Schalenflächenpaare im PropertyManager Kontaktsätze.
Bei angrenzenden Flächen von Blechkomponenten, die mit an Mittelflächen erstellten Schalen vernetzt werden, überträgt das Programm den Verbindungskontakt automatisch auf Mittelflächenschalen.
Bei Verbindungskontakten zwischen Blechteilen und anderen Oberflächen (Volumenkörpern oder Schalen) kann der Verbindungsalgorithmus eine Überversteifung aufgrund des Abstands zwischen dem Mittelflächennetz und der Kontaktoberflächengeometrie erzwingen. Die Überversteifung des Verbindungskontakts verändert die Berechnung der Starrkörperformen. Das Programm berechnet alle Starrformen (mit Frequenzwerten nahe 0), wenn Sie den Abstand beseitigen, indem Sie das Netz der Blechteile von den Mittelflächen zur Kontaktoberflächengeometrie versetzen.
|
Oberflächenkante, die eine Blechfläche berührt
|

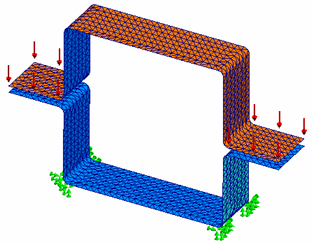

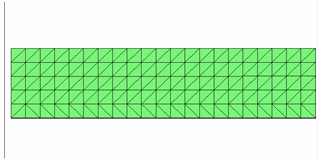

Seitenansicht des Netzes (vergrößert)
|
|
|
|
|
Einander berührende Blechflächen
|
Ansicht der Vernetzung an den Mittelflächen
|
|
|
|
|
Volumenkörperfläche, die eine Blechfläche berührt
|
Seitenansicht des Netzes (vergrößert)
|
|
|
|
Bei angrenzenden Strukturbauteilen mit einer Blechfläche wird der Verbindungskontakt ebenfalls automatisch erstellt und auf Mittelflächenschalen übertragen.
|
Strukturbauteile, die eine Blechfläche berühren
|
Seitenansicht des Netzes (vergrößert)
|
|
|
|
Anmerkung: Sie müssen die Verbindung für sich berührende nicht-planare Flächen, die mit Schalenelementen vernetzt sind, manuell definieren. Bei sich berührenden Kanten von Oberflächen mit nicht-planaren Flächen wird die Verbindung jedoch automatisch erzeugt.
|
Balken-Platten-Schweißnaht
|
Netz des übertragenen Balkenschnittbereichs auf der Platte
|
|
|
|
Wenn Balkenverbindungen mit einer benachbarten Fläche eines Volumenkörpers oder einer Schale verbunden werden, wird der tatsächliche Querschnitt des Balkens vernetzt und auf die Volumenkörper- oder Schalenfläche übertragen, wodurch eine genauere Bindungsverbindung erstellt wird.
Während der Vernetzung werden im übertragenen Balkenschnittbereich Elemente erstellt. Die Endbalkenverbindung wird mit allen Elementen innerhalb des übertragenen Schnittbereichs verbunden, wodurch eine realistischere Darstellung der Verbindung geschaffen wird.
|
Sich berührende nicht-planare Flächen von Schalen
|
|
|
