Sie können das Netz auf die obere, mittlere oder untere Fläche der Schale ausrichten. Um das Netz auf eine Referenzoberfläche auszurichten, können Sie einen Offset-Wert eingeben. Standardmäßig wird das Netz immer auf die mittlere Fläche der Schale ausgerichtet.
Der PropertyManager Schalendefinition enthält folgende Optionen:
- Mittelfläche
- Richtet das Netz auf die mittlere Oberfläche der Schale aus
- Obere Oberfläche
- Richtet das Netz auf die obere Oberfläche der Schale aus
- Untere Oberfläche
- Richtet das Netz auf die untere Oberfläche der Schale aus
- Verhältnis festlegen

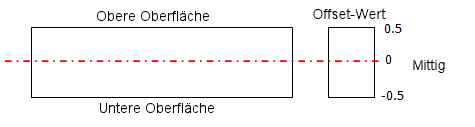

- Richtet das Netz auf eine Referenzoberfläche aus, die von einem Offset-Wert definiert wird, der eine Fraktion der Gesamtdicke ist. Die Abbildung zeigt die Bedeutung von positiven und negativen Offset-Werten.

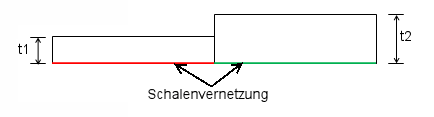

Um z. B. angrenzende Schalen mit unterschiedlichen Dicken so zu modellieren, dass ihre unteren Flächen deckungsgleich sind, können Sie die zwei Oberflächen mit der Option Untere Oberfläche erstellen.
Offset für Schalen ist nicht für große Verschiebungsanalyse verfügbar.
