Block hinzufügen/entfernen
Skizzenelemente können hinzugefügt oder entfernt werden. Wenn Sie Skizzenelemente aus einem Block entfernen, werden diese Skizzenelemente von der Blockebene auf die unmittelbar folgende Ebene hochgestuft. Beim Hinzufügen eines Blocks verläuft der Vorgang umgekehrt.
Block hinzufügen/entfernen ist hilfreich bei einer komplexen Skizze, beispielweise einer importierten Datei, bei der Sie ausgewählte Elemente aus der Skizze als Blöcke verwenden möchten.
Hinzufügen/Entfernen eines Blocks:
-
Wählen Sie im Modus Skizze bearbeiten im FeatureManager einen Block
aus.
-
Klicken Sie auf Block bearbeiten
(Block-Symbolleiste), oder wählen Sie Extras, Blöcke, Bearbeiten.
|
|
|
Die Schaltung ist ein einzelner Block.
|
-
Klicken Sie auf Elemente hinzufügen/ entfernen
(Block-Symbolleiste), oder wählen Sie Extras, Blöcke, Elemente hinzufügen/entfernen.
-
Wählen Sie im PropertyManager unter Blockelemente die Elemente aus, die hinzugefügt oder entfernt werden sollen.
|
|
|

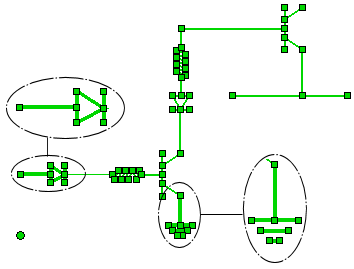

Die gekennzeichneten Skizzenelemente werden aus dem Block entfernt.
|
-
Klicken Sie auf
, klicken Sie auf das Bestätigungs-Eckfeld für den Block
, und schließen Sie dann die Skizze.
Die ausgewählten Elemente sind immer noch Bestandteil der Skizze, wurden aber auf Skizzenebene hochgestuft.
