Block erstellen

Sie können aus einem einzelnen Skizzenelement oder aus einer Kombination mehrerer Skizzenelemente einen Block erstellen. Die Konstruktionsflexibilität wir noch vergrößert, wenn Sie jeden Block einzeln speichern.

Blöcke

Erstellung von Blöcken:

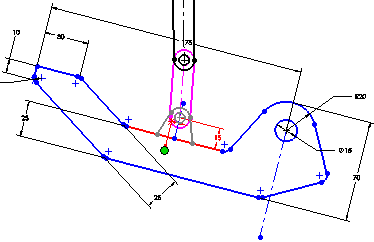

  1. Erstellen Sie eine Skizze.

  1. Klicken Sie auf Block erstellen (Block-Symbolleiste), oder wählen Sie Extras, Block, Erstellen.

Blockwerkzeuge sind auch verfügbar, wenn Sie im FeatureManager mit der rechten Maustaste auf Block klicken.

  1. Wählen Sie die Skizzenelemente, aus denen Sie einen Block erstellen möchten, als Blockelemente aus.

  1. Klicken SIe auf .

  2. Wiederholen Sie die Schritte 2 - 4 für alle übrigen Skizzenelemente.

Um Farbe auf jeden Block anzuwenden, bearbeiten Sie die Skizze, und klicken Sie im Grafikbereich mit der rechten Maustate auf den Block, und klicken Sie auf Erscheinungsbild, Skizzen-/Kurvenfarbe. Beim Speichern des Blocks wird die Farbe als Teil der Datei (.sldblk) gespeichert.

  1. Ergänzen Sie im Modus Skizze bearbeiten die notwendigen Beziehungen .

  2. Speichern Sie das Teil.

Wenn Sie einen Block erstellen, können Sie einen Einfügepunkt angeben, der zum Einfügen des Blocks verwendet wird.

Eingebettete Blöcke

Eingebettete Blöcke sind Blöcke innerhalb von Blöcken, die dieselben Funktionen wie normale Blöcke beinhalten. Sie können eingebettete Blöcke beim Bearbeiten eines vorhandenen Blocks erstellen und bei folgenden Aufgaben:

  • Skizzieren von neuen Elementen

  • Auswählen vorhandener Elemente

Erstellung von eingebetteten Blöcken:

  1. Klicken Sie im FeatureManager mit der rechten Maustaste auf Block , und wählen Sie Block bearbeiten.

  1. Skizzieren Sie Elemente oder wählen Sie Elemente aus, die dem zu bearbeitenden Block als eingebettete Blöcke hinzugefügt werden sollen.

  1. Fügen Sie eventuell erforderliche Beziehungen hinzu.

  2. Klicken Sie auf Block erstellen (Block-Symbolleiste), oder wählen Sie Extras, Blöcke, Erstellen, um die Skizzenelemente im PropertyManager unter Blockelementen aufzulisten.

  3. Klicken Sie auf und dann auf Modellneuaufbau . Beachten Sie die eingebetteten Blöcke im FeatureManager.

Block speichern

Speichern von Blöcken:

Wählen Sie den Block aus, und klicken Sie auf Block speichern (Block-Symbolleiste), oder wählen Sie Extras, Block, Speichern.

Weitere Blockfunktionen:

PropertyManager Block

Block bearbeiten

Block einfügen

Blöcke hinzufügen/entfernen

Block neu aufbauen

Block auflösen
