Elemente übernehmen

Sie können eine oder mehrere Kurven in einer Skizze durch Projizieren einer Kante, eines Kurvenzuges, einer Fläche, einer Kurve oder einer externen Skizzenkontur, einer Reihe von Kanten oder einer Reihe von Skizzenkurven auf die Skizzierebene erstellen.

Übernehmen eines Elementes:

  1. Klicken Sie in einer offenen Skizze auf eine Modellkante, einen Kurvenzug, eine Fläche, eine Kurve, eine externe Skizzenkontur oder auf eine Reihe von Kanten oder Kurven.

Sie können auch auf ein Element klicken, nachdem Sie auf das Werkzeug Elemente übernehmen art\CEDGETOL.gif geklickt haben.

Beispiele:

Wählen Sie eine Fläche aus, um die Kanten der Fläche zu übernehmen.

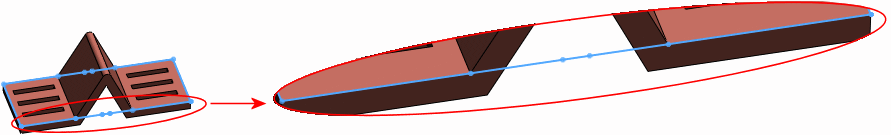

Wählen Sie eine Fläche aus, und drücken Sie die Strg-Taste, und wählen Sie eine Kante des Kurvenzugs aus. Die Software wählt nur den Kurvenzug aus.

Wählen Sie zusammenhängende Flächen aus, um eine Gesamtkontur der Flächen zu erhalten. Die Liniensegmente entsprechen den einzelnen Flächen.

  1. Klicken Sie auf Elemente übernehmen art\CEDGETOL.gif (Skizzieren-Symbolleiste), oder klicken Sie auf Extras, Skizzieren , Elemente übernehmen.

    Die folgenden Beziehungen werden erstellt:

    • Auf Kante . Sie wird zwischen der neuen Skizzenkurve und dem Element erstellt, wodurch die Kurve aktualisiert wird, wenn das Element geändert wird.

    • Fixiert. Sie wird intern auf den Endpunkten des Skizzenelementes erstellt, so dass die Skizze im Status "voll definiert" bleiben kann. Diese interne Beziehung wird nicht angezeigt, wenn Sie Beziehungen anzeigen/löschen verwenden. Entfernen Sie die Beziehung Fixiert, indem Sie an den Endpunkten ziehen.

Wenn Sie eine Komponente oder ein Feature im Kontext einer Baugruppe erstellen und Keine externen Modellreferenzen erstellen in Extras, Optionen, Externe Referenzen ausgewählt ist, dann werden die oben genannten Skizzenbeziehungen nicht erstellt. Siehe Steuern der Erstellung externer Referenzen .

  1. Klicken Sie im PropertyManager auf Kettenauswahl, um alle zusammenhängenden Skizzenelemente zu übernehmen.

  2. Klicken Sie auf .

Siehe auch

Offset Elemente

Silhouetten
