PropertyManager Block

Um den PropertyManager Block anzuzeigen, wählen Sie ein Blockskizzenelement aus, während Sie sich im Modus Skizze bearbeiten befinden.

Bestehende Beziehungen

Führt Beziehungen für den ausgewählten Block auf.

Beziehungen hinzufügen

Führt Beziehungen auf, die zum ausgewählten Block hinzugefügt werden können.

Definition

Verknüpfung zu Datei. Überträgt Änderungen, die in der Originaldatei gemacht wurden, auf alle referenzierten Blockkopien.

Durchsuchen. Wenn Verknüpfung zu Datei ausgewählt ist, wird eine andere referenzierte Kopie des aktuellen Blocks, die mit einer Datei verknüpft ist, eingefügt.

Der Block kann im aktuellen Dokument nicht bearbeitet werden.

Bearbeiten. Ermöglicht Bearbeitungen des Blocks.

Einfügepunkt. Fügt einen Pointmanipulator ein, den Sie in die erforderliche Position ziehen können.

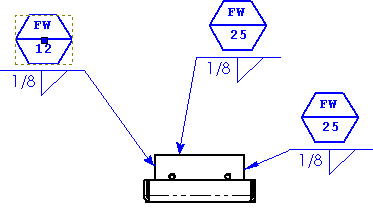

Hinweislinie & Einfügepunkte (nur Zeichnungen). bsp;Fügt einen Pointmanipulator und eine Hinweislinie ein, die Sie eigenständig in die erforderliche Position ziehen können.

Für Konstruktion. Wandelt den ausgewählten Block in Konstruktionsgeometrie um.

Parameter

Blockmaßstab . Zeigt den Maßstab des Blocks and. Der Standardwert 1 stellt die Größe des ursprünglichen Blocks dar.

Bemaßungen skalieren (nur Zeichnungen). Skaliert Bemaßungen (einschließlich Texthöhe, Pfeilgröße und Maßhilfslinien/Offset-Lücke) in den Blockmaßstab .

Blockrotation . Passt die Ausrichtung des Blocks an. Der Standardwert 0 stellt den Winkel dar, in dem der ursprüngliche Block erstellt wurde.

Winkel sperren. Fixiert die Ausrichtung des Block, damit er nicht in einem anderen Winkel rotieren kann. Sie können den Block ziehen, aber der Winkel bleibt fixiert.

Hinweislinie, Layer und Text-/Bemaßungsanzeige werden nur in Zeichnungsdokumenten verwendet.

Hinweislinie

Pfeilart. Wählen Sie einen Stil aus.

Layer

Layer . Für Zeichnungen mit benannten Layers.

Text-/Bemaßungsanzeige

Textanzeige . Wählen Sie eine referenzierte Blockkopie aus, um zu sehen, wie die Bezugshinweise in einem Block angezeigt werden.

• Normal . Zeigt alle sichtbaren Bezugshinweise im Block an.

• Alle. Zeigt alle Bezugshinweise, unabhängig von den Bezugshinweiseinstellungen an.

• Keine. Macht alle Bezugshinweise unsichtbar.

Attribute . Bearbeitet Werte der Bezugshinweisattribute, wenn Sie Attributnamen in die Blockdefinition einbezogen haben. Wählen Sie eine referenzierte Blockkopie aus, und klicken Sie auf Attribute, um den Attributwert festzulegen. Der Wert von Attributen, die als Schreibgeschützt gekennzeichnet sind, können nicht geändert werden.

Bemaßungen anzeigen . Aktivieren oder deaktivieren Sie diese Option.

Masseneigenschaften (nur SolidWorks Motion)

Masse . Der Massenwert, der in Bewegungsanalyse-Bewegungsstudien verwendet wird.

Massenschwerpunkt verschieben. Klicken Sie, um den Block-Massenmittelpunkt im Grafikbereich anzuzeigen.

Massenmittelpunkt zurücksetzen. Setzt den Massenmittelpunkt auf die Mitte des Blocks zurück.

Trägheitsmomente. Klicken Sie auf diese Option, um die Standard-Trägheitsmomente zu modifizieren.
