Ausrichten von Bemaßungen und Bezugshinweisen

Sie können Bemaßungen und Bezugshinweise auf verschiedene Arten mit Leitlinien, Gittern und Ausrichtungswerkzeugen ausrichten.

Leitlinien

Sie können Bemaßungen und Bezugshinweise mit Leitlinien, die während des Ziehens angezeigt werden, ausrichten.

Ziehen Sie Bemaßungen oder Bezugshinweise an ihrem Text an die neue Position. Verwenden Sie die Leitlinien, um sie auszurichten und zu positionieren.

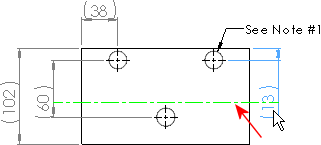

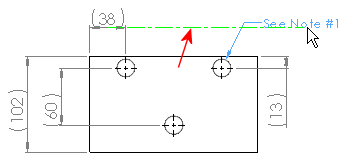

Ziehen Sie eine Bemaßungen, und "fangen" Sie sie mit dem Text einer anderen Bemaßung, wie durch die gepunktete Leitline angezeigt wird. Ziehen Sie einen Bezugshinweis, und "fangen" Sie sie ihn mit dem Bemaßungstext, wie durch die gepunktete Leitline angezeigt wird.

Gitter

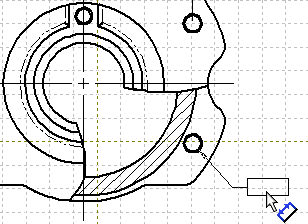

Sie können Bemaßungen (keine Bezugshinweise) ziehen und vom Gitter fangen lassen.

Aktivieren Sie das Gitter, und definieren Sie den Gitterabstand in Extras > Optionen > Dokumenteigenschaften > Gitter/Fangen.

Ausrichtungswerkzeuge

Nur die Werkzeuge zum Ausrichten von Bemaßungen (Bemaßungen parallel/konzentrisch ausrichten und Bemaßungen kollinear/radial ausrichten) führen zu einer permanenten Ausrichtung. Das Ziehen zu Leitlinien oder das Fangen durch ein Gitter sind nicht permanent.

Siehe auch

Ausrichten-Symbolleiste

Bemaßungen parallel/konzentrisch ausrichten

Bemaßungen kollinear/radial ausrichten
