Maßhilfslinien
Sie können den Standardanfügepunkt von
ändern, die Maßhilfslinien neigen, die Richtung einer Maßhilfslinie umkehren, und Bemaßungslinien zwischen der Mitte, und den minimalen und maximalen Anfügepunkten von Bogen und Kreisen ziehen.
Sie können im
PropertyManager "Bemaßung"
festlegen, dass Maßhilfslinien unterbrochen werden, wenn sie sich mit anderen Maßhilfslinien überschneiden. Sie können zudem unter Extras, Optionen, Dokumenteigenschaften,
Bemaßungen
festlegen, dass die Maßhilfslinien nur um Bemaßungspfeile gebrochen werden.

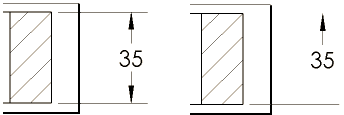

Sie können einzelne Bemaßungs- und Maßhilfslinien ein- und ausblenden. Klicken Sie mit der rechten Maustaste auf eine Bemaßungs- oder Maßhilfslinie, und wählen Sie Bemaßungslinie ausblenden oder Maßhilfslinie ausblenden. Um ausgeblendete Linien einzublenden, klicken Sie mit der rechten Maustaste auf die Bemaßung oder eine sichtbare Linie, und wählen Sie Bemaßungslinien einblenden oder Maßhilfslinien einblenden.
Ändern des Anfügepunktes oder der Länge von Maßhilfslinien:
-
Wählen Sie eine Bemaßung aus.
Ziehpunkte
werden an den Anfügepunktenden der Maßhilfslinien angezeigt. Der Cursor ändert sich zu
, wenn er sich über einem Ziehpunkt befindet.
-
Ziehen Sie einen Ziehpunkt zur gewünschten Stelle oder zu einem Eckpunkt.
Wenn Sie einen Eckpunkt wählen, wird der Standardabstand für Maßhilfslinien verwendet. In Skizzen wird der Bemaßungswert entsprechend des neuen Anfügepunktes geändert.
Neigen von Maßhilfslinien:
Wenn Sie eine Bemaßung einfügen oder auswählen, werden Ziehpunkte angezeigt, damit Sie die Bemaßungen ziehen können, um die Maßhilfslinien zu neigen. Ziehen Sie einen Ziehpunkt am Ende einer Maßhilfslinie nahe dem Pfeil (der Cursor ändert sich zu
, wenn er sich über dem Ziehpunkt befindet, der die Neigung beeinflusst).
Um die Originalposition der Bemaßung wiederherzustellen, klicken Sie mit der rechten Maustaste auf die Bemaßung, und wählen Sie Anzeigeoptionen, Neigung entfernen. Sie können den Ziehpunkt auch ziehen, bis die Bemaßung wieder an ihrer ursprünglichen Position gefangen wird.
Umkehren der Richtung einer Maßlinie:
Wenn eine vertikale Bemaßung mit horizontalem Text (zum Beispiel in der ANSI-Norm) angezeigt wird, können Sie die Richtung der Maßlinie umkehren.
Wählen Sie die Bemaßung aus, klicken Sie dann auf den Ziehpunkt am Beugepunkt der Maßlinie (der Cursor ändert sich zu
, wenn er sich über dem Ziehpunkt befindet).
