Dokumenteigenschaften - Bemaßungen

Sie können für alle Bemaßungen Zeichnungseinstellungen auf Dokumentebene festlegen.

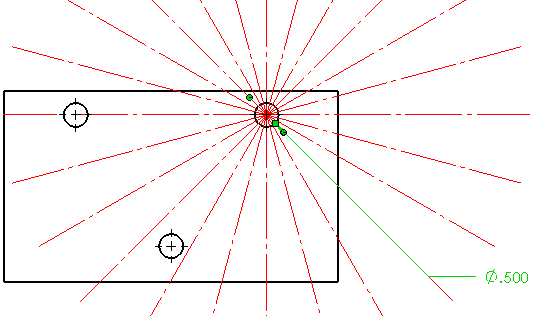

Bemaßungen, die mit Modellelemente einfügen, DimXpert und anderen automatisierten Methoden eingefügt werden, werden auf vordefinierten Positionen platziert, die von der Zeichenansicht nach außen strahlen. Sie legen die vordefinierten Positionen in diesem Dialogfeld fest.

Um dieses Dialogfeld anzuzeigen, klicken Sie in einer Zeichnung auf Optionen , wählen Sie die Registerkarte Dokumenteigenschaften aus, und klicken Sie dann auf Bemaßungen.

Globale Zeichnungsnorm


Globale Zeichnungsnorm Wird von den auf der Seite Entwurfsnorm ausgewählten Einstellungen übernommen.

Text


Schriftart

Klicken Sie auf diese Schaltfläche, um die Schriftart zu ändern.


Bei jeder Änderung der Bemaßungsschriftart wird die Schriftart für die einzelnen Bemaßungstypen auf Dokumentebene entsprechend aktualisiert.

Doppelbemaßungen


Anzeige als Doppelbemaßung Wählen Sie diese Option aus, um Bemaßungen in doppelten Einheiten anzuzeigen.
Einheiten für Doppelanzeige Aktivieren Sie diese Option, um Einheiten für den zweiten Satz von Bemaßungen anzuzeigen.
Position des Bemaßungswerts Oben
Unten
Rechts
Links

Primäre Genauigkeit


Einheitsgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für den Wert aus.
Toleranzgenauigkeit Wählen Sie die Anzahl der Dezimalstellen für die Toleranz aus.

Doppelgenauigkeit


Einheitsgenauigkeit Wählen Sie die Anzahl der Dezimalstellen aus der Liste für den Wert in den sekundären Einheiten aus.
Toleranzgenauigkeit Wählen Sie die Anzahl der Dezimalstellen aus der Liste für die Toleranzwerte in den sekundären Einheiten aus.

Bruchdarstellung


Stil,die Anzeigeart für Bruchbemaßungen.
Stapelgröße: Die Größe der gestapelten Brüche als Prozentsatz des gesamten Bemaßungsteils.
Doppelte Anführungszeichen (") anzeigen, die Anzeige doppelter Anführungszeichen in Bruchbemaßungen

Bruchbemaßungen sind nur für Längen in den Einheiten IPS (Zoll-Pfund-Sekunde) verfügbar.

Prozentuale Stapelgröße für Bruchbemaßungen


100%
50%

Geknickte Hinweislinien

Länge der Hinweislinie Geben Sie die Länge des nicht geknickten Teils der Hinweislinie ein.

Pfeile


Größe

Geben Sie Werte in die drei Felder für die Pfeilgröße ein.

Aktivieren Sie die Option Mit Bemaßungshöhe skalieren, um die Pfeilgröße entsprechend der Höhe der Maßhilfslinie neu zu skalieren.
Stil
Wählen Sie in der Liste einen Stil aus, und klicken Sie auf eine der Schaltflächen für den Bemaßungsstil:

Offset-Abstände


Offset-Abstände

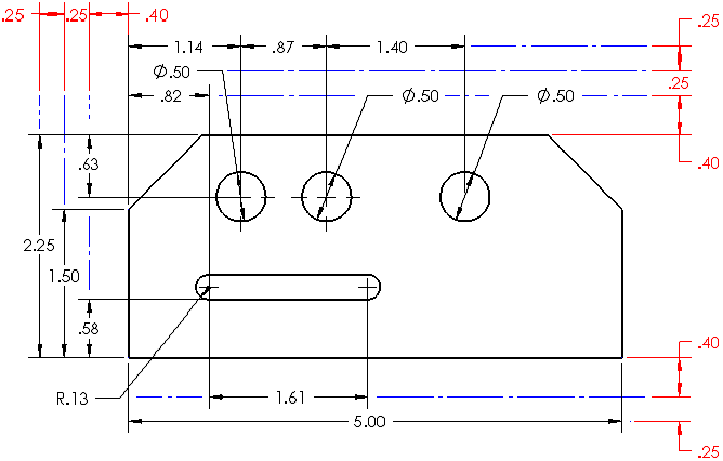

Setzt die Bemaßungsabstände vom Modell und von der Folgeposition fest (gemäß den roten Bemaßungen nachstehenden Bild). Offset-Abstände müssen den Werten in Offset-Abstände entsprechen. Die Standard-Offset-Abstände sind 0.40 Zoll (10.16 mm) von der Modellkante und 0.25 (6.35 mm) Zoll zwischen den Bemaßungen.

Lücken
Geben Sie bei Bezugsbemaßungen die Offset-Abstände wie folgt an:
  • Zwischen dem Modell und der ersten Maßhilfslinie
  • Zwischen Maßhilfslinien
Diese Werte steuern auch den Abstand zwischen Bemaßungen, die von einander und von der Modellkante versetzt sind, bei Verwendung der schnellen Bemaßung.
Beschriftungsanzeige-Layout

Aktivieren Sie diese Option, um die Einstellungen für Offset-Abstände einer Beschriftungsansicht zu verwenden. Deaktivieren Sie die Option, um die Abstände einzugeben.


Bemaßungslinien/Hinweislinien unterbrechen


Abstand

Legen Sie den Abstand in unterbrochenen Maßhilfslinien und Hinweislinien fest.

Nur rund um Bemaßungspfeile unterbrechen

Aktivieren Sie diese Option, um nur dann Unterbrechungen anzuzeigen, wenn sich die Linien und Pfeile schneiden.


Um die Bemaßungslinien zu unterbrechen, wählen Sie die Bemaßung aus, und klicken Sie auf Bruchkanten im PropertyManager. Wenn Sie Maßlinien unterbrechen, werden sie an Linien gebrochen, die sich in der Nähe befinden. Wenn Sie eine Bemaßung stark verschieben, kann es sein, dass es nicht an nahen Linien zum Bruch kommt. Um die Anzeige zu aktualisieren, deaktivieren Sie Bruchkanten für die ausgewählte Bemaßung, und klicken Sie erneut auf Bruchkanten.

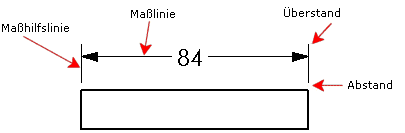

Maßhilfslinien


Abstand

Legen Sie den Abstand zwischen dem Modell und den Maßhilfslinien fest. Mit diesem Wert kann auch der Abstand zwischen Maßhilfslinien und Mittelkreuzen gesteuert werden.

Überstand

Legen Sie die Länge des Überstands der Maßshilfslinie über die Bemaßungslinie fest.


Optionen

Führende Nullen
Norm Führende Nullen werden entsprechend der globalen Zeichnungsnorm angezeigt.
Anzeigen Nullen vor dem Dezimalpunkt werden angezeigt.
Entfernen Führende Nullen werden nicht angezeigt.
Nullen nach Komma
Intelligent Nullen nach dem Komma werden für ganze metrische Werte entsprechend ANSI und ISO nicht angezeigt.
Norm Nullen nach dem Komma werden gemäß der Norm ASME Y14.5M-1994 angezeigt.
Anzeigen Nullen nach dem Komma werden entsprechend den für Einheiten festgelegten Dezimalstellen angezeigt.
Entfernen Nullen nach dem Komma werden nicht angezeigt.
Bemaßungseinheiten anzeigen

Wählen Sie diese Option, um Bemaßungseinheiten in Zeichnungen anzuzeigen.

Klammern standardmäßig hinzufügen

Wählen Sie diese Option aus, um Bemaßungen in Klammern anzuzeigen.

Um die Farbe festzulegen, klicken Sie auf Extras > Optionen > Systemoptionen > Farben. Wählen Sie in Einstellungen Farbschema auf Bemaßungen, nicht importiert (gesteuert).
Zwischen Maßhilfslinien zentrieren

Aktivieren Sie diese Option, um Bemaßungen zwischen Maßhilfslinien zu zentrieren. Diese Optione wählt auch Bemaßung zentrieren in PropertyManagers aus, die die Option Bemaßung zentrieren enthalten.

Wenn Sie einen Bemaßungstext zwischen die Maßhilfslinien ziehen, rastet der Bemaßungstext in der Mitte zwischen den Maßhilfslinien ein.

Präfix in Grundtoleranzfeld miteinbeziehen

Wählen Sie diese Option aus, um beim Festlegen eines Präfixes das Textpräfix in Toleranzfeldern miteinzubeziehen.

Einfache Doppelbemaßung in einem Feld anzeigen

Wählen Sie diese Option, um Doppelbemaßungen in ein einfaches Toleranzfeld aufzunehmen.

Bemaßungen in Bruchkantenansichten unterbrochen anzeigen

Aktivieren Sie diese Option, um Bemaßungslinien in Bruchkantenansichten zu unterbrechen.

Winkel für radiale/Durchmesser-Hinweislinie fangen

Ändern Sie die Fangwinkelintervalle beim Ziehen von Durchmesser-, Radial- oder Fasenbemaßungen entlang mit den Radialpositionen.

Toleranz

Klicken Sie auf diese Schaltfläche, um die Toleranz festzulegen.
