Formattazione di una tabella dati
Quando le tabelle dati si usano nel software SolidWorks, è importante formattarle in modo appropriato. Questo argomento mostra come formattare una tabella dati:
Creazione automatica delle tabelle dati
Quando si sceglie Creazione automatica o Vuota nel PropertyManager Tabella dati, il software SolidWorks crea automaticamente il file Excel. Le tabelle dati create automaticamente includono la cella Familia.

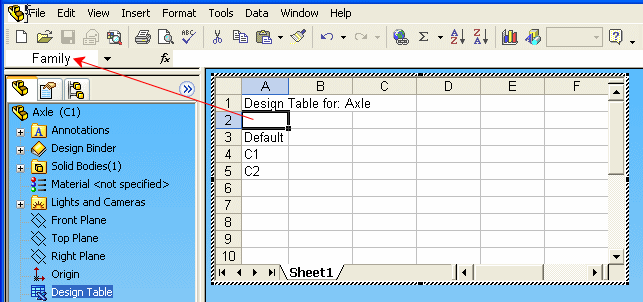

Di default, la cella A2 è riservata come cella Familia. Questa cella determina dove iniziare i dati di configurazione e di parametro. La cella Famiglia non contiene testo, tuttavia, in Excel, la Casella del nome visualizza Famiglia.

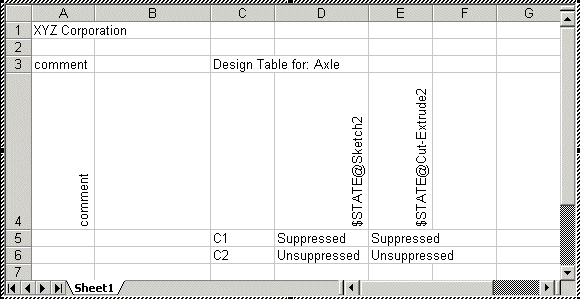

Quando si modifica una tabella dati, è possibile creare file sopra e colonne a sinistra della cella Familia. L'esempio in basso è una tabella dati valida se i nomi di configurazione e i parametri SolidWorks vengono mantenuti in basso e alla sinistra della cella Familia.
Creazione manuale delle tabelle dati
Quando una tabella dati viene creata manualmente in Microsoft Excel, i nomi di configurazione vengono immessi nella prima colonna (celle d'intestazione fila A3, A4 e così via) e i parametri saranno inseriti nella prima fila (celle d'intestazione colonna B2, C2 e così via). Cella A1 deve essere vuota.
Nel PropertyManager Tabella dati, selezionare Dal file per navigare al file Excel ed inserirlo nel modello.

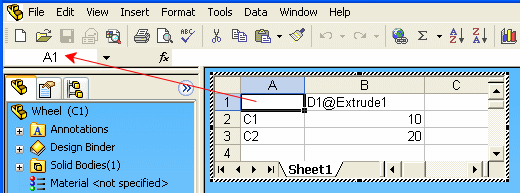

L'esempio in basso è una tabella dati valida se la cella A1 è vuota.
Tabelle dati con file e colonne vuote
Quando il software SolidWorks elabora una tabella dati, prende ogni configurazione nella colonna con i nomi della configurazione (dall'alto in basso), quindi procede con ogni parametro nella fila dei parametri (da sinistra a destra). Se il software trova:
-
una cella vuota nella fila del parametro, passa al nome di configurazione successivo ed applica i parametri associati
-
una cella vuota nella colonna del nome di configurazione, ferma il processo di elaborazione perchè considera la tabella dati completata

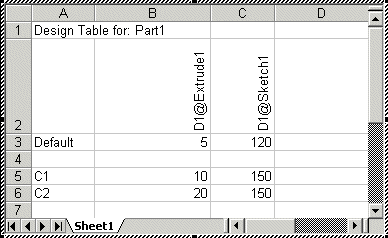

Nell'esempio in basso, solo la configurazione di Default viene elaborata dal software. Visto che la fila 4 è vuota, le configurazioni C1 e C2 non vengono elaborate.
Criteri non validi
Il software SolidWorks interrompe l'elaborazione di una tabella dati se raggiunge i parametri non validi in una cella. Una sintesi dei parametri della tabella dati non è disponibile.
Se vengono immessi dati sopra la fila dei parametri o a sinistra della colonna del nome di configurazione, il software SolidWorks avverte della presenza di un valore non valido ed interrompe l'elaborazione della tabella dati senza completare le file e le colonne rimanenti. Se questo avviene, alcune configurazioni non saranno aggiornate in modo appropriato.
