Funzioni di svuotamento

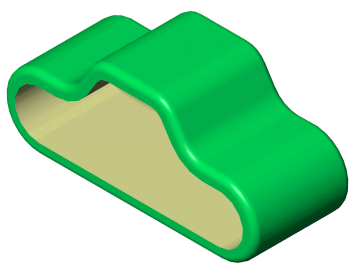

Lo strumento di svuotamento svuota la parte, lascia aperte le facce selezionate e crea funzioni a parete sottile sulle facce restanti. Se non si seleziona una faccia sul modello, si potrà svuotare una parte solida, creando un modello cavo chiuso. Un modello può inoltre essere svuotato usando spessori multipli.

Applicare qualsiasi raccordo prima di svuotare una parte.

Se lo strumento Svuotamento ha problemi con lo svuotamento di un modello, apparirà la sezione Diagnostica degli errori nel PropertyManager per aiutare gli utenti a diagnosticare il problema.

Per creare una funzione di svuotamento con spessore uniforme.

1. Fare clic su Svuota nella barra degli strumenti Funzioni oppure selezionare Inserisci,Funzioni,Svuota.

2. Nel PropertyManager, in corrispondenza di Parametri:

• impostare Spessore per decidere lo spessore delle facce mantenute.

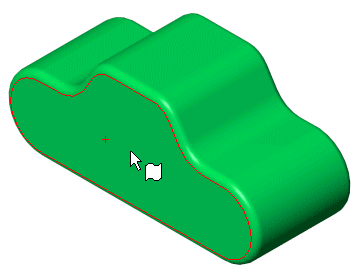

• Selezionare una o più facce nell'area grafica per Facce da rimuovere .

Quando si svuota una parte multicorpo, appare la casella Corpo solido . Dopo avere selezionato una faccia da rimuovere, o un corpo la casella svanisce.

• Selezionare Svuota esternamente per aumentare le quote esterne della parte.

• Selezionare Mostra anteprima per visualizzare un'anteprima della funzione di svuotamento.

3. Fare clic su .
