図面のハイパーリンクされたビュー（Hyperlinked Views in Drawings）

次の情報はいくつかの CAD システム特有のものです。該当する情報に関しては、 SolidWorks eDrawings 機能マトリックス （SolidWorks eDrawings functionality matrix）を参照してください。

図面ファイルにある断面線と詳細図円のアノテート アイテムは、関連付けられている断面図または詳細図にハイパーリンクされています。断面線や詳細図円をマウスでポイントすると、関連付けられている図面ビューのアノテート アイテムがハイライトされ、またアノテート アイテムをポイントすると、関連付けられている断面線と詳細図円がハイライトされます。

図面ビューのハイパーリンクは、全バージョンの eDrawings の図面ファイルでサポートされています。

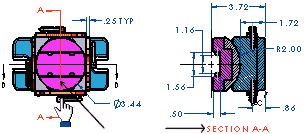

ハイパーリンクされたビューの例（Example of a Hyperlinked View）

  • ポインタを断面線上に移動します。断面線のアノテート アイテムと関連ある断面図のアノテート アイテムがハイライト表示されます。

  • 断面線を選択します。関連付けられている断面図（この例では SECTION A-A）がグラフィックス領域にフィットするように拡大表示されます。

  • 断面図のタイトル（この例ではSECTION A-A）をクリックします。断面線のある図面ビューがグラフィックス領域にフィットするように拡大表示されます。
