スイープPropertyManager（Sweep PropertyManager）

スイープフィーチャーの種類に応じてPropertyManagerのオプションを設定します。スイープに関する詳細については スイープの概要を参照してください。

輪郭とパス

• 輪郭 (Profile):スイープを作成するのに使用するスケッチの輪郭（断面）を設定します。グラフィックス領域、またはFeatureManager デザインツリーでスケッチの輪郭を選択します。ベース、またはボスのスイープフィーチャーに使用する輪郭は閉じていなければなりません。サーフェスのスイープフィーチャーに使用する輪郭は開いていても、閉じていても使用できます。

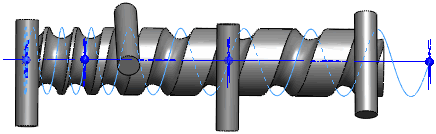

• ツールボディ (ソリッド カット スイープのみ):ツール ボディは、凸で以下のものからなり、メイン ボディとマージﾞされていてはなりません。

• • 線と円弧のような、解析的なジオメトリだけを含む回転フィーチャー。

    - または -

  • 円筒押し出しフィーチャー。

• パス （Paths）：輪郭のスイープに沿ってパスを設定します。グラフィックス領域、またはFeatureManager デザインツリーでパスのスケッチを選択します。スイープ パスは、開いていても閉じていてもかまいません。また1 つのスケッチ内の複数のカーブ、1 つのカーブ、またはモデル エッジの集合を使用できます。スイープ パスの始点をスイープ輪郭がスケッチされた平面上に配置します。

自分自身に交差するスイープ断面やスイープ パスは使用できず、結果として自分自身に交差するソリッドは作成できません。

オプション

• 表示方向/ねじれタイプ（Orientation/twist type）：パス （Path）に沿ってスイープする 輪郭 （Profile）の表示方向をコントロールします。次のようなオプションがあります：

• • パスに従う(Follow Path)：断面は、パスを基準として常時同じ角度を保ちます。

  • スケッチの平行性保持（Keep normal constant）：断面は、断面の初めの部分に対して常に平行性を保ちます。

  • パスと第 1 ガイド カーブに従う

  • 第 1と第 2 ガイド カーブに従う

  • パスに沿ってねじる（Twist Along Path）：パスに沿って断面をねじります。ねじれは、角度、ラジアン、または次で定義(Define by)の回転で定義します。

  • パスに沿ってねじる（平行性保持）（Twist Along Path With Normal Constant）：断面をパスに沿ってねじり、パスに沿ってねじる際に断面を断面の最初の部分に対して平行に保ちます。

Orientation/twist control（表示方向ねじれコントロール）

• 次で定義（Define by）： (表示方向/ねじれタイプ（Orientation/twist type）としてパスに沿ってねじる（Twist Along Path）またはパスに沿ってねじる（平行性保持）（Twist Along Path With Normal Constant）を選択した場合に使用できます。)

• • ねじれの定義（Twist definition）：ねじれを定義します。角度（Degrees）、ラジアン（Radians）、回転数（Turns）を選択します。

  • ねじれ角度（Twist angle）：角度、ラジアン、またねじれの回数を設定します。

• パスの整列タイプ（Path alignment type）： (表示方向/ねじれタイプ（Orientation/twist type）で パスに従う を選択した場合に使用できます)。これらのオプションは、パスに沿って細かい不均一な曲率の変化が生じ、輪郭の整列がうまくいかないケースに対処するものです。次のようなオプションがあります：

• • なし: パスに対して垂直に輪郭を整列します。修正は適用されません。

  • ねじれ（最小）（Minimum Twist）(3D パスのみ): パスに従う際に輪郭が自己交差するのを防ぎます。

  • 方向指定ベクトル（Direction Vector）:方向指定ベクトル（Direction Vector）で選択した方向で輪郭を整列します。方向指定ベクトルを設定するには、エンティティを選択します。

  • すべての面（All Faces） :パスに隣接面が含まれる場合、ジオメトリ上可能な限りスイープの輪郭を隣接面に対して正接します。

• 方向指定ベクトル （Direction Vector） (パスの整列タイプ（Path alignment type）として方向指定ベクトル（Direction Vector）を選択した場合に使用できます)。方向指定ベクトルを設定するには、フィーチャー上で平面、平坦な面、直線、エッジ、円筒、軸、頂点２つなどを選択します。

• 正接保持面（Merge tangent faces）: スイープの輪郭に正接セグメントが含まれている場合に対応するサーフェスが作成されるスイープで正接になります。平面、円筒形、円錐形として表すことができる面は保持されます。その他の隣接する面はマージされ、断面は近似化されます。スケッチ円弧はスプラインに変換される場合があります。

• プレビュー表示: スイープのシェイディングプレビューを表示します。輪郭とパスのみ表示するには、選択解除します。

• 結果のマージ（Merge result）: ソリッドを１つのボディへとマージします。

• 端面に整列（Align with end faces）：パスが出会う最後の面までスイープの輪郭を継続します。スイープの面は延長、または変形し、追加のジオメトリなしにスイープの端の面に合うように調整されます。このオプションは、通常ヘリカルで使用されます。

ガイド カーブ

• ガイドカーブ （Guide Curves）：パスに沿ってスイープする輪郭をガイドします。グラフィック領域でガイドカーブを選択します。

ガイドカーブは輪郭か、輪郭スケッチの点に一致しなければなりません。

• 上に移動 （Move Up）と下に移動 （Move Down）:ガイドカーブの順序を調整します。ガイドカーブ （Guide Curve）を選択し、輪郭の順序を調整します。

• スムーズ面のマージ（Merge smooth faces）：ガイドカーブをもつスイープのパフォーマンスを改善し、またガイドカーブやパスが曲率保持されていないすべての点でスイープをセグメント化するには選択解除します。

• 断面表示 （Show Sections）：スイープの断面を表示します。断面の数（Section Number）によって輪郭を参照、またはトラブルシューティングするには、矢印 を選択します。

開始点/終了点の正接

• 開始点の正接タイプ(Start tangency type)と 終了点の正接タイプ(End tangency type)次のようなオプションがあります：

• • なし: 正接は適用されません。

  • 正接パス(Path tangent)：開始点でスイープをパスに対して垂直に作成します。

薄板フィーチャー

薄板フィーチャースイープを作成する場合に選択します。

• 薄板フィーチャー タイプ（Thin feature type）：薄板フィーチャースイープのタイプを設定します。次のようなオプションがあります：

• • 一つの方向（One-Direction）：厚み （Thickness）の値を使用して薄板フィーチャーを片側に作成します。必要に応じて反対方向 （Reverse Direction）をクリックします。

  • 中間平面（Mid-Plane）：輪郭から両側に同じ厚み （Thickness）の値を適用し、薄板フィーチャーを作成します。

  • 二つの方向（Two-Direction）：輪郭から両方向に薄板フィーチャーを作成します。厚み （Thickness）と厚み （Thickness）に個別の値を設定します。

フィーチャーのスコープ（Feature Scope）

フィーチャーによって影響を与えたいボディを指定します。マルチ ボディのフィーチャー スコープ を参照してください。
