Dimensões entre arcos ou círculos
Por padrão, as distâncias são medidas para o centro de um arco ou círculo. Com a ferramenta Dimensão inteligente
, você pode criar:
Para dimensionar entre as arestas de dois arcos:
-
Clique em Dimensão Inteligente (barra de ferramentas Dimensões/Relações) ou em Ferramentas, Dimensões, Inteligente.
-
Selecione a aresta do primeiro arco, depois selecione a aresta do segundo arco.
-
Pressione Shift e clique para aplicar a dimensão entre as duas arestas.
-
Aplica uma dimensão mínima entre as primeira e segunda condições de arco.
-
Abra o PropertyManager de Dimensão, onde você pode mudar a maneira como a distância é medida.
|
|
|
|
Para alterar o modo como a distância é medida:
-
Clique na dimensão entre os arcos.
Para exibir tanto a Primeira condição de arco e a Segunda condição de arco no PropertyManager de Dimensão, selecione as arestas dos dois arcos com a ferramenta Dimensão inteligente .
-
No PropertyManager de Dimensão, selecione a guia Linhas de chamada.
-
Em Condição de arco:
-
Defina um valor para Primeira condição de arco.
-
Defina um valor para Segunda condição de arco.
-
Clique em
.
|

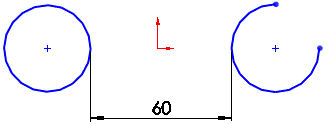

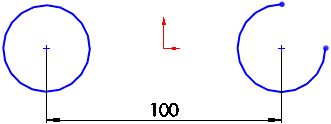

Primeira condição de arco
|
|
Segunda condição de arco
|
|
Centro
|
|
Centro
|
|
|
Mín.
|
|
|
Máx.
|
Para dimensionar entre círculos concêntricos e exibir linhas de extensão:
-
Em um esboço aberto, clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações) ou em Ferramentas, Dimensões, Inteligente.
-
Clique na aresta de um círculo concêntrico e, em seguida, clique na aresta do segundo círculo concêntrico.
-
Clique para inserir a dimensão.
-
Clique em .
|
|
|
Para exibir as linhas de extensão após colocar as dimensões:
Clique com o botão direito na dimensão e selecione Opções de exibição, Exibir parênteses.
|
|
Você pode também arrastar as linhas de extensão para
novos pontos de anexação
e alterar a posição das
dimensões radiais
.
