Usar linhas de centro para criar dimensões radiais e diametrais

Você pode criar várias dimensões radiais ou diametrais sem selecionar a cada vez a linha de centro.

Esse tipo de dimensionamento é útil ao criar esboços para geometria revolucionada que requer várias dimensões de diâmetros.

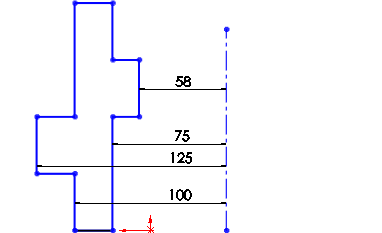

Raio da linha de centro da dimensão Diâmetro da linha de centro da dimensão
Dimensões radiais múltiplas Dimensões diametrais múltiplas

  1. Em um esboço com uma linha de centro e linhas ou pontos, clique em Dimensão inteligente Tool_Smart_Dimensions_Relations.gif (barra de ferramentas Dimensões/Relações) ou em Ferramentas > Dimensões > Inteligente .
  2. Selecione a linha de centro e uma linha ou um ponto.
  3. Para criar um raio, mova o ponteiro para perto da lateral da linha de centro. Para criar um diâmetro, mova o ponteiro para longe da lateral da linha de centro.
  4. Clique para inserir a dimensão.

    O ponteiro altera-se para pointer _smart_dimension_radial.gif em dimensões radiais e para Pointer Smart Dimension Diametral em dimensões diametrais.

  5. Selecione outras linhas ou pontos do esboço para criar dimensões adicionais.
