Criar dimensões de valor zero e negativo

Você pode especificar um valor zero ou negativo para dimensões de esboço. Isso é útil para inverter o sentido de direção de uma entidade.
No PropertyManager de Dimensão ou na caixa de diálogo Modificar, inverta o sentido de uma dimensão de posição:
  • Clicando em Inverter direção PM_reverse_direction.gif (PropertyManager) ou em Inverter o sentido da dimensão button_Reverse_Sense_Modify.gif (caixa de diálogo Modificar)
  • Digitando um número negativo

Para inverter uma dimensão de posição em um esboço:

  1. Na área de gráficos, selecione uma dimensão de posição.
  2. No PropertyManager, em Valor primário, clique em Inverter direção PM_reverse_direction.gif.

    O local do objeto em relação ao ponto de referência muda para o inverso do valor original. Neste esboço, a posição da linha é fixa, e a dimensão a ser alterada é distância entre ela e a linha superior do retângulo:

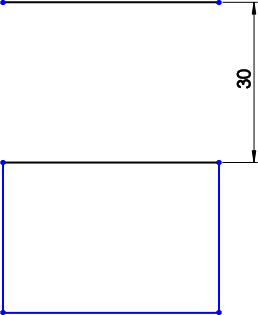

    Se você clicar em Inverter direção PM_reverse_direction.gif, a linha superior do retângulo será exibida 30 unidades acima da linha:
