Plotar o deslocamento angular, velocidade ou aceleração de uma peça

Você pode plotar o deslocamento angular, velocidade ou aceleração de uma peça durante seu movimento em relação a outra peça ou à origem da montagem.

1. Em um estudo de Análise de movimento, clique em Resultados e plotagens (barra de ferramentas MotionManager).

2. No PropertyManager, em Resultado, para Categoria, selecione Deslocamento/Velocidade/Aceleração.

3. Para Subcategoria, selecione um dos seguintes:
   • Deslocamento angular
   • Velocidade angular
   • Aceleração angular

4.

   • Magnitude para resolver a magnitude na direção do vetor de resultado em relação às coordenadas globais.
   • Componente X, Componente Y ou Componente Z para calcular a magnitude do resultado projetado na direção selecionada em relação às coordenadas globais.
     As opções Componente X, Componente Y e Componente Z não ficam disponíveis para Deslocamento angular.
5.

   • Selecione um motor rotativo para calcular o resultado do movimento angular do ponto de localização do motor.
   • Selecione um posicionamento para calcular o resultado do movimento angular relativo do centro geométrico da primeira entidade que define o posicionamento em relação ao centro geométrico da segunda entidade que define o posicionamento. O resultado é calculado em relação às coordenadas globais, a menos que você selecione Componente X, Componente Y ou Componente Z para o resultado do componente.

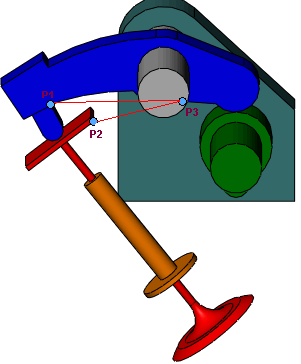

   • Selecione três pontos não colineares para um ângulo que especifica um resultado de deslocamento angular, o que calcula o movimento do ângulo conforme os pontos se movem com a montagem. Selecione os primeiros dois pontos em peças separadas e o terceiro ponto para especificar o ângulo inicial entre os pontos.



   • Selecione a face da peça para calcular o resultado do movimento angular da face.
   • Selecione duas faces da peça para calcular o resultado do movimento angular relativo da primeira face selecionada em relação à estrutura definida pela segunda face selecionada.
   As origens das peças selecionadas são indicados por uma pequena bola .

6. Selecione suas opções para Plotar resultadose clique em .


   Os resultados são exibidos na árvore do MotionManager.

7. Clique em Calcular (barra de ferramentas MotionManager).
