Anotações de linha de centro
As linhas de centro são anotações que marcam o centro dos círculos e descrevem o tamanho da geometria nos desenhos.
É possível inserir linhas de centro em vistas de desenho de forma automática ou manual. O software SolidWorks evita linhas de centro duplicadas.

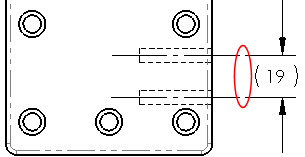

Se você definir uma dimensão usando uma linha de centro, as linhas de extensão são encurtadas automaticamente.
Para inserir automaticamente linhas de centro em vistas de desenho:
-
Em um documento de desenho, clique em Opções
, Propriedades do documento,
Detalhamento
.
-
Em Inserir automaticamente na criação da vista, selecione Linhas de centro.
-
Clique em OK.
-
Insira uma vista de desenho.
Linhas de centro aparecem automaticamente em todos os recursos apropriados.
As linhas de centro não são inseridas automaticamente, mesmo quando a opção está selecionada, se o modelo está no Modo de grande montagem
ou se o número de componentes exceder o limite para grandes montagens.
Para inserir linhas de centro manualmente:
-
Em um documento de desenho, clique em Linha de centro
(barra de ferramentas Anotação) ou clique em Inserir, Anotações, Linha de centro.
O PropertyManager de Linha de centro é exibido.
NOTA: É possível selecionar primeiro a ferramenta ou uma entidade.
-
Selecione um dos seguintes:
-
Duas arestas (paralelas ou não)
-
Dois segmentos de esboço em uma vista do desenho (exceto splines)
-
Uma face (cilíndrica, cônica, toroidal ou varrida)
-
Uma vista na área de gráficos
-
Um recurso, componente ou vista de desenho na árvore de projeto do FeatureManager
-
Clique em OK
.
