Alvos referenciais

É possível anexar um alvo referencial e símbolo a uma aresta ou face de modelo em qualquer documento.

Para criar um alvo referencial e símbolo:

  1. Clique em Alvo referencial na barra de ferramentas Anotação ou clique em Inserir, Anotações, Alvo referencial.

  2. Defina as propriedades no PropertyManager..

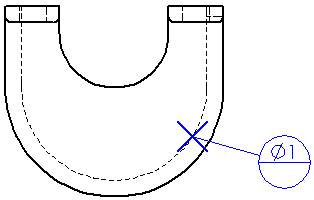

    Exemplo:

    Símbolo de alvo e Área-alvo X selecionados

  1. Clique na área de gráficos para colocar o alvo e depois o símbolo. É possível inserir vários símbolos.

Se você clicou em Sem símbolo de alvo no PropertyManager, clique somente um vez para colocar a anotação.

  1. Clique em OK .


Para mover um símbolo de alvo referencial (o balão ou o ponto), selecione o símbolo e arraste o item.

Para editar um símbolo de alvo referencial, selecione o símbolo.
