Réguas do Instant3D
|
Use as réguas exibidas na tela para medir as modificações com precisão.
|
|
|
|
|
|
Uma régua angular é exibida para revoluções e inclinações, e quando você usa os anéis da tríade para girar os Planos de seção ativados.
|
|
|
|
|
|

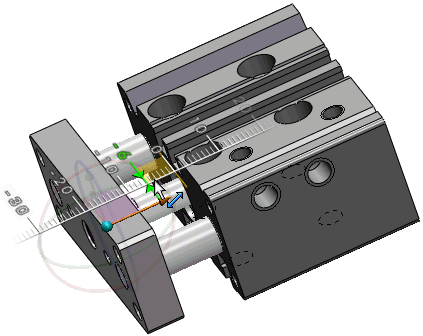

Nas montagens, quando você clica em Mover com tríade no menu de atalho, são exibidas réguas com a tríade para permitir mover os componentes até um local determinado.
|
|
|
|
|
|
Quando você arrasta as alças da tríade para mover os recursos, as réguas permitem modificar sua posição com precisão.
|
|
|
|
|
|
Quando o cursor está distante da régua, as dimensões podem ser arrastadas livremente. Mova o cursor sobre a régua para aplicar snap aos incrementos da régua.
|
|
|
|
|
|
A régua também é exibida quando você usa Editar recurso  para os seguintes recursos:
-
Extrusões (ressalto, corte e superfície)
-
Revoluções (ressalto, corte e superfície)
-
Flange-base
|
Se não for possível arrastar uma entidade, a alça fica preta
ou o ícone
aparece quando você tenta arrastá-la. O recurso não tem suporte ou está restrito.
