Soldagens no Instant3D

O Instant3D trabalha com peças de soldagens 2D e 3D.

Alças de arrasto

Selecione a face a ser arrastada. A seta de arrastar aparece na direção disponível mais próxima para o arraste. Você pode mover o corpo da soldagem para alongar corpos anexados e o esboço de guia.
Arraste a alça.

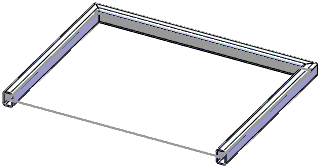

Peça de soldagem redimensionada
Arraste uma face da extremidade para alongar o componente estrutural.
As alças de arrasto também funcionam se a orientação da face lateral não estiver no mesmo plano do esboço de guia. O Instant3D respeita a direção geral da alça de arrasto, permitindo que o esboço de guia e os corpos anexados expandam ou contraiam.

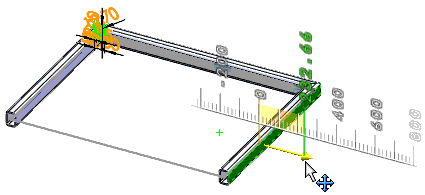

Outros exemplos

Quando você arrasta um segmento de componente estrutural, uma visualização do segmento selecionado mostra o local.
Selecione a face do componente estrutural a ser arrastada
Arraste a visualização do novo local
Posição final
Tópico pai: Instant3D
