Padrão de nota linear

Você pode exibir notas em um padrão linear nos desenhos.

Para criar um padrão linear de notas:

  1. Crie a nota que você quer exibir em um padrão linear.
  2. Selecione a nota.
  3. Em uma vista de desenho, clique em Padrão de nota linear (barra de ferramentas Anotações) ou em Inserir > Anotações > Padrão de nota linear .
  4. No PropertyManager, em Direção 1:
    • Defina o Espaçamento entre as notas. Você pode também definir o espaçamento na área de gráficos.
    • Defina Número de instâncias com o número total de notas a serem criadas. Você pode também definir o número de instâncias na área de gráficos.
    • Defina Ângulo para a direção angular a partir do eixo horizontal (eixo X). Por exemplo, para criar o padrão ao longo de uma linha 45º a partir da nota, defina Ângulo como 45.
    • Clique em Inverter direção para criar o padrão ao longo da extensão da linha. Por exemplo, se você definir Ângulo como 45, clicar em Inverter direção cria um padrão ao longo de uma linha a 225º começando na nota. Quando você clica em Inverter direção, o valor de Ângulo é atualizado. Você pode também inverter a direção na área de gráficos clicando na alça.
      Para alterar o espaçamento e o ângulo do padrão na área de gráficos, arraste o ponto de seleção .
  5. Repita a etapa 4 para Direção 2.

    Direção 2 é ativada quando Número de instâncias é maior que 1.

  6. Clique em .

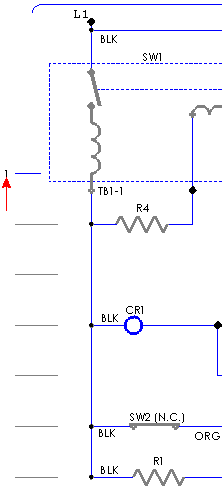

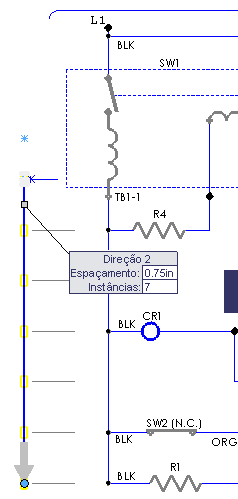

    Nota inicial Criação do padrão de notas linear

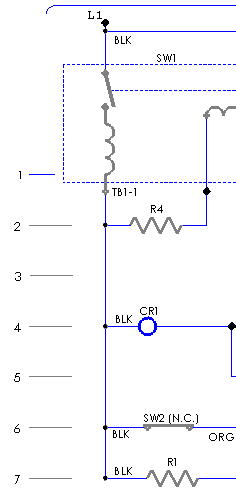

    Padrão de nota linear Padrão de notas linear editado

  7. Depois de criar o padrão, você pode editar as notas individualmente.
Tópico pai: Criar padrões de notas
