Chamadas de furo

A ferramenta Chamada de furo insere dimensões de diâmetro acionadas aos furos criados pelo Assistente de Perfuração ou a recursos de corte circular.

As chamadas de furo estão disponíveis nos desenhos. Se uma dimensão de furo for alterada no modelo, a chamada será atualizada automaticamente.

As chamadas de furo usam as informações do Assistente de Perfuração quando você cria um furo com o Assistente de Perfuração. Os formatos predeterminados para os tipos do Assistente de Perfuração são armazenados emdiretório_instalação>\ solidworks\lang\<idioma>\calloutformat.txt.. Um segundo arquivo, calloutformat_2.txt, é uma versão simplificada. Você pode editar qualquer um dos arquivos. Se quiser usar o segundo arquivo, será preciso renomeá-lo como calloutformat.txt, que é o nome de arquivo ao qual o software SolidWorks faz referência. Você pode definir o local da pasta predeterminada para Arquivo de formato de chamada de furo emFerramentas, Opções, Opções do sistema, Locais de arquivos .

O número de instâncias será calculado na chamada de furo se um furo em um padrão linear ou circular for criado no Assistente de perfuração. No padrão JIS você pode alterar o indicador de número de instâncias para "x" ou "-".

Exemplos de chamada de furo:

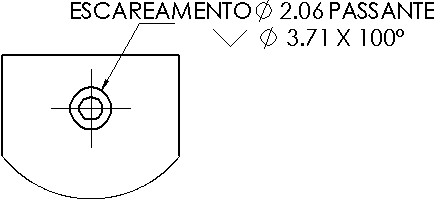

Uma chamada de furo usando informações do Assistente de Perfuração:

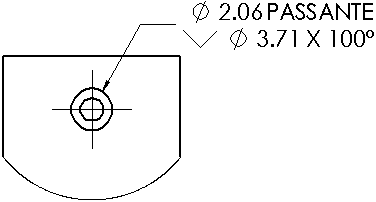

A mesma chamada de furo, mas definida pela geometria:

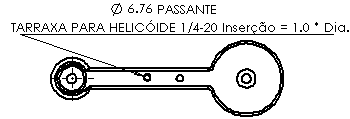

Um recurso de corte representando um furo. O recurso de corte precisa conter um esboço circular:

Você pode inserir tolerâncias e precisão nas chamadas de furo:

O eixo do furo deve ser normal à folha de desenho.

Para adicionar chamadas de furo em um desenho:

  1. Clique em Balão automático na barra de ferramentas Anotação ou clique em Inserir, Anotações, Balão automático.

    O ponteiro muda para .

  2. Clique na aresta de um furo e, em seguida, na área de gráficos para posicionar a chamada de furo.

    Uma Chamada de furo é inserida, e o PropertyManager de Dimensão é exibido. A chamada contém um símbolo de dimensão e a dimensão do diâmetro do furo. Se a profundidade do furo for conhecida, a chamada também conterá um símbolo de profundidade e a dimensão da profundidade. Se o furo for criado no Assistente de perfuração, a chamada terá informações adicionais (as dimensões de um furo escareado ou o número de instâncias de furo, por exemplo).

  3. Edite a chamada no PropertyManager de Dimensão.

    É possível especificar a precisão, selecionar um estilo de seta ou adicionar texto. Entretanto, é preciso reter as dimensões e símbolos relacionados ao tamanho e tipo de furo.

    Se o furo tiver sido criado pelo Assistente de Perfuração, você poderá também clicar em Variáveis no PropertyManager de Dimensão para acessar uma lista de Variáveis de chamada a inserir na chamada de furo.

    Se você anexar uma chamada de furo a um furo roscado no padrão de polegada ANSI, e as unidades do desenho atual forem em milímetros, o diâmetro da broca e as profundidades do furo serão mencionados em mm, mas a descrição da rosca reterá a designação de tamanho de polegada ANSI. É conveniente substituir a descrição da rosca por outras variáveis na caixa de diálogo Variáveis de chamada.

  4. Repita as etapas 2 a 4 para inserir chamadas de furo adicionais e clique em OK .

  5. Para exibir as dimensões em diferentes formatos, clique com o botão direito na dimensão e selecione Opções de exibição, então escolha uma opção: Exibir como diâmetro, Exibir como raio, Exibir como linear, Exibir parênteses ou Exibir como inspeção.

Para editar as propriedades de uma chamada de furo:

Selecione a chamada e faça as alterações no PropertyManager de Dimensão.

Se uma parte do texto da chamada for alterada manualmente, será preciso quebrar o vínculo dessa parte com o modelo. O SolidWorks exibe uma mensagem de aviso perguntando se deseja quebrar o vínculo.

Para modificar as chamadas de furo a fim de incluir tolerâncias:

  1. Selecione uma chamada de furo.

  2. No PropertyManager, selecione um Tipo de tolerância .

  3. Digite um valor para Variação máxima e Variação mínima de acordo com a necessidade.

  4. Clique em OK .

Definir pela Geometria ou pelo Assistente de Perfuração

Para alternar entre o Assistente de perfuração e as definições de geometria:

  1. Clique com o botão direito do mouse em uma chamada de furo e selecione Opções de exibição, Definir por geometria.

  2. Para retornar à definição do Assistente de perfuração, clique com o botão direito do mouse na chamada de furo e selecione Opções de exibição, Definir pelo Assistente de Perfuração.

    Esses itens de menu ficam disponíveis somente quando os furos são criados com o Assistente de perfuração.

Indicadores de instância

Você pode alterar o indicador de número de instâncias para um traço ou um "x" somente para o padrão JIS.

Indicador de traço

Indicador X

Para alterar o indicador de número de instâncias:

  1. Abra calloutformat.txt em um editor de texto. Este arquivo geralmente está localizado em <diretório_instalação>\solidworks\lang\<idioma>.

  2. No arquivo:

    1. No começo do arquivo, certifique-se de que NO-NUMBER-OF-INSTANCES é precedido por um asterisco (*).

    2. Procure a seção JIS. No início da seção, defina JIS-COUNT-DELIMITER como um traço ou um "x":

      • JIS-COUNT-DELIMITER=-

  • JIS-COUNT-DELIMITER=x

  1. Salve e feche o arquivo.

  1. Certifique-se de que o arquivo calloutformat.txt é referido pelo Arquivo de formato de chamada de furo em Locais de arquivos.

Definir padrões manualmente

Para definir manualmente os padrões de chamada de furo derivado:

  1. Edite o arquivo calloutformat.txt ou calloutformat_2.txt localizado em diretório de instalação\solidworks\lang\<idioma>\.

  2. Copie e cole o conteúdo para ANSI (ou qualquer padrão predeterminado) em uma nova seção no arquivo de texto.

  3. Usando somente letras maiúsculas, renomeie o padrão com o padrão de chamada de furo derivado adequado.

  4. Salve o arquivo como calloutformat.txt.

Use somente letras maiúsculas para definir os padrões de chamada de furo.

Modificar o formato da chamada de furo

Para modificar o formato da chamada de furo, edite sua definição no arquivo calloutformat.txt.

Veja abaixo um exemplo de edição do arquivo calloutformat.txt.

Usando o código da biblioteca de símbolos, você pode posicionar os símbolos e organizá-los na definição de cada tipo do Assistente de Perfuração. Por exemplo, <MOD-DIAM> cria um símbolo de diâmetro. bsp;O final do arquivo contém as descrições em texto das variáveis (veja uma amostra à direita).

calloutformat.txt:

*as variáveis válidas do Assistente de Perfuração são as seguintes:

*VARIABLE
*<hw-type>
*<hw-std>
*<hw-fsttyp>
*<hw-fstsze>
*
*<hw-cbdepth>
*<hw-cbdia>
*<hw-cdrlang>
*<hw-cdrldepth>
*<hw-cdrldia>
*<hw-csang>

DESCRIPTION*
Type
Standard
Fastener Type
Fastener Size

Counterbore Depth
Counterbore Diameter
Counterdrill Angle
Counterdrill Depth
Counterdrill Diameter
Countersink Angle


Para usar o arquivo de definição, localize o tipo de furo adequado.

Definição de um furo escareado passante:

COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>

Modifique a definição.

Neste exemplo, o texto C'SINK e um espaço são adicionados antes do símbolo <MOD-DIAM>:

COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>

Tópicos relacionados

Adicionar linhas de chamada com múltiplo desvio a chamadas de furo
