Mostrar piezas ocultas o sólidos excluidos en trazados

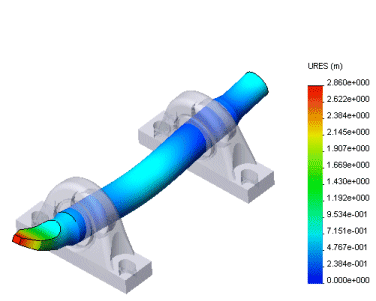

Al trazar resultados de ensamblajes con sólidos ocultos o excluidos, puede ver los resultados del resto de componentes en el contexto del ensamblaje completo mostrando los sólidos ocultos o excluidos en colores translúcidos con niveles de transparencia controlados.

Para mostrar sólidos ocultos en la visualización de trazados:

  1. Trace el resultado deseado en un documento de ensamblaje que tenga uno o más componentes ocultos.

  1. Haga clic con el botón derecho del ratón en el icono del trazado y seleccione Configuración .

Aparece el PropertyManager Configuración.

  1. Seleccione Mostrar sólidos ocultos.

  2. En Mostrar sólidos ocultos, seleccione:

    • Translúcido (Color único). Muestra todas las piezas ocultas en un solo color de su elección. Puede ajustar la transparencia arrastrando el control deslizante.

    • Translúcido (Colores de pieza). Muestra todas las piezas ocultas en colores en modo sombreado. Puede ajustar la transparencia arrastrando el control deslizante.

  3. Haga clic en .

Para mostrar sólidos excluidos en la visualización de trazados:

  1. Trace el resultado deseado en un documento de ensamblaje que tenga uno o más sólidos excluidos.

  1. Haga clic con el botón derecho del ratón en el icono del trazado y seleccione Configuración .

Aparece el PropertyManager Configuración.

  1. Seleccione Mostrar sólidos excluidos.

  2. En Mostrar sólidos excluidos, seleccione:

    • Translúcido (Color único). Muestra todas las piezas excluidas en un solo color de su elección. Puede ajustar la transparencia arrastrando el control deslizante.

    • Translúcido (Colores de pieza). Muestra todas las piezas excluidas en colores en modo sombreado. Puede ajustar la transparencia arrastrando el control deslizante.

  3. Haga clic en .
