Acotar automáticamente un dibujo

Puede utilizar la herramienta Acotar automáticamente para insertar cotas de referencia en vistas de dibujo como cotas de línea de base, cadena y coordenada. La herramienta Acotar automáticamente funciona de forma similar en croquis.

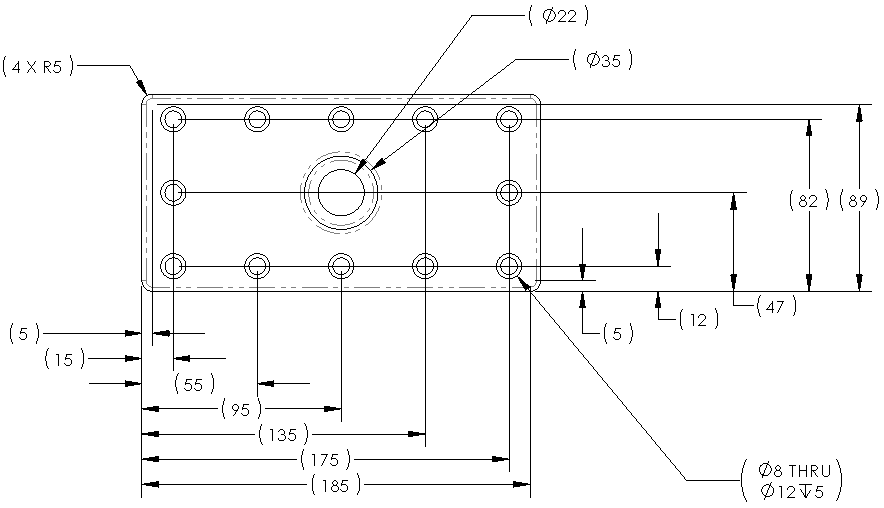

A continuación, se muestra un esquema de acotación de línea base:

Para acotar automáticamente el dibujo:

  1. En un documento de dibujo, haga clic en Cota inteligente en la barra de herramientas Cotas/Relaciones.

  2. Seleccione la pestaña Acotación automática.

  3. Defina las propiedades en el PropertyManager Acotación automática y, a continuación, haga clic en Aceptar .
