Asociación de globos a líneas magnéticas

Para asociar globos a líneas magnéticas, puede realizar lo siguiente:

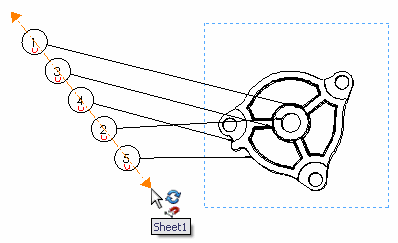

  • Arrastrar el globo a la línea. El cursor cambia a un símbolo de imán prj-17537-magnetic-line-cursor.gif cuando el globo se engancha a la línea. Los globos enganchados a una línea magnética se muestran con un símbolo de imán cuando ésta está visible.
  • Hacer clic en el extremo de la línea magnética o arrastrar la línea desde su centro para tocar los globos con ella. Los globos se enganchan a la línea.
  1. Asocie los globos a la línea magnética mediante cualquier combinación de estos métodos.
  2. Haga clic en PM_OK.gif.
  3. Para mover los globos asociados a una línea magnética, haga clic en un extremo u otra posición de ésta y arrástrela a la nueva ubicación.

    Si las líneas magnéticas no son visibles, seleccione un globo para mostrarlas.
