新的一組工具可為您在針對流體模型建立或邊界條件定義處理複雜幾何時提供更大的靈活性。 全新的功能可讓您在為流體流動分析準備模型幾何時節省時間。
|
No Fluid mode
|
改善對於複雜/大型模型的處理，以節省在定義流體流動模擬時的設定時間。 啟動此模式可定義邊界條件，即使未定義流體模型亦是如此。
|
|

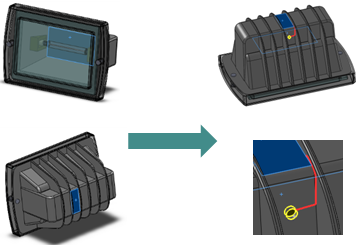

滲漏瀏覽器
|
可用於產生蓋子特徵。 可協助您透過視覺化從零組件內部面到外部面之間的路線，來找到模型中的鑽孔或位移間隙。
|
|
將零組件分割為面
|
將定義的曲面邊界條件套用於所選零組件的所有面。
|
|
將條件複製到相同的零組件副本
|
將套用至一個零件的流動狀況 (熱源、材料、工程目標等) 複製到其在組合件中的其他副本。
|
|
幾何檢查
|
PropertyManager 中的檢查幾何選項已經過重新設計，以保持可見。
|
|
結果解析度
|
控制網格設定及條件的解答準確度，以完成計算。 對於局部網格設定，較細網格的最大層級設定為九而非七，這是針對模擬而言更為嚴格的解析度。
|
|
網格設定
|
定義網格控制時，取消了每個方向有 1000 個基本儲存格的限制。 您可以針對複雜或大型模型定義更細的網格。
|
