Offsets für Schalen

Sie können das Netz auf die obere, mittlere oder untere Fläche der Schale ausrichten. Um das Netz auf eine Referenzoberfläche auszurichten, können Sie einen Offset-Wert eingeben. Standardmäßig wird das Netz immer auf die mittlere Fläche der Schale ausgerichtet.

Der PropertyManager Schalendefinition enthält folgende Optionen:

Mittelfläche

Richtet das Netz auf die mittlere Oberfläche der Schale aus

Obere Oberfläche

Richtet das Netz auf die obere Oberfläche der Schale aus

Untere Oberfläche

Richtet das Netz auf die untere Oberfläche der Schale aus

Verhältnis festlegen

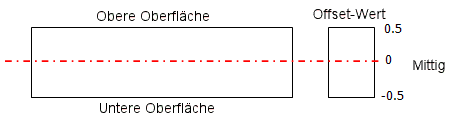

Richtet das Netz auf eine Referenzoberfläche aus, die von einem Offset-Wert definiert wird, der eine Fraktion der Gesamtdicke ist. Die Abbildung zeigt die Bedeutung von positiven und negativen Offset-Werten.

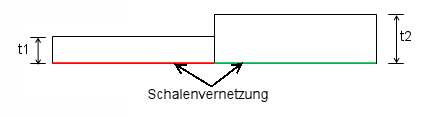

Um z. B. angrenzende Schalen mit unterschiedlichen Dicken so zu modellieren, dass ihre unteren Flächen deckungsgleich sind, können Sie die zwei Oberflächen mit der Option Untere Oberfläche erstellen.

Offset für Schalen ist nicht für große Verschiebungsanalyse verfügbar.
