Erstellen von Hüllen beim Einfügen von Komponenten

Sie können Hüllen aus Unterbaugruppen erstellen. Sie können Komponenten als Hüllen bestimmen, während Sie sie in Baugruppen einfügen.

1. Klicken Sie auf Komponenten einfügen (Baugruppen-Symbolleiste) oder auf Einfügen > Komponente > Bestehende(s) Teil/Baugruppe.
2. Wählen Sie im PropertyManager unter Optionen die Option Hülle aus.
3. Klicken Sie unter Einzufügende(s) Teil/Baugruppe auf Durchsuchen.
4. Wechseln Sie im Dialogfeld Öffnen zu Installationsverzeichnis\samples\whatsnew\assemblies\printer\connector_and_bracket.sldasm, und klicken Sie auf Öffnen.

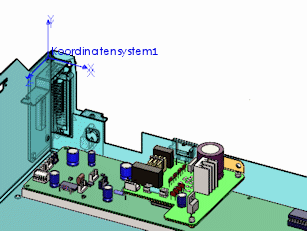

5. Klicken Sie, um die Unterbaugruppe im Grafikbereich ungefähr wie in der Abbildung gezeigt zu platzieren.



   Verknüpfen Sie jetzt die Hülle mit der Baugruppe. Es wurden bereits Koordinatensysteme zu den Modellen hinzugefügt, um eine Verknüpfung zu ermöglichen.

6. Klicken Sie auf Ansicht > Koordinatensysteme.
7. Klicken Sie auf Verknüpfung (Baugruppen-Symbolleiste), oder wählen Sie Einfügen > Verknüpfung aus.
8. Nehmen Sie im PropertyManager folgende Einstellungen vor:

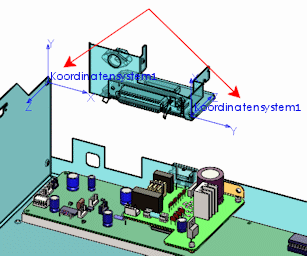

   1. Wählen Sie für Zu verknüpfende Elemente die beiden Koordinatensysteme im Grafikbereich aus.



   2. Wählen Sie unter Standardverknüpfungen die Optionen Deckungsgleich und Achsen ausrichten aus.
   3. Klicken Sie zwei Mal auf .

      Die Hülle der Unterbaugruppe wird mit dem Gehäuse verknüpft.



9. Klicken Sie auf Ansicht > Koordinatensysteme, um die Koordinatensysteme auszublenden.
