Proprietà del documento - Tabelle forature

È possibile specificare le impostazioni di disegno a livello del documento per le tabelle di foratura. Disponibile solo per i disegni.

Per aprire questa pagina, dopo aver aperto un disegno fare clic su Opzioni (barra degli strumenti Standard), selezionare la scheda Proprietà del documento, quindi selezionare Tabelle > Foro.

Testo

Carattere Fare clic per cambiare il tipo di carattere.

Precisione dell'ubicazione

Precisione unità Selezionare il numero di cifre dopo la virgola decimale per i valori di ubicazione dei fori.

Controllo alfanumerico

Selezionare lettere o numeri per la sequenza di etichette di tabella forature.

A, B, C Precede il numero della sequenza di etichette di forature con una lettera.
1, 2, 3 Definisce la sequenza di etichette di foratura come un numero.

Indicatore dell'origine

Indicatore dell'origine Selezionare uno standard che determini la visualizzazione dell'origine o Per standard per utilizzare lo standard di disegno generale.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Angolo/Offset dell'etichetta dal centro del profilo


Angolo

L'angolo dell'indicatore crea una linea verticale attraverso il centro del foro


Offset

La distanza dall'indicatore al profilo del foro
Abbina stesse etichette Selezionare per abbinare gli elementi con le stesse etichette in una riga.

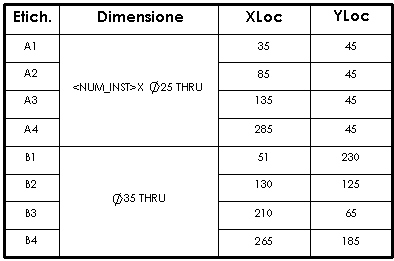

Abbina la stessa dimensione Selezionare l'unione di fori della stessa dimensione attraverso le diverse righe.
Mostra dimensioni di trapanatura con numeri e lettere in pollici ANSI Visualizza le dimensioni dei fori in pollici ANSI nelle tabelle di foratura utilizzando lettere o numeri. I fori creati con lo strumento Creazione guidata fori visualizzano le stesse dimensioni presenti in Specifiche di foratura.

Tipo di foro utilizzato

Tipo di foro non utilizzato
Mostra i centri del foro Selezionare per visualizzare i centri dei fori.
Aggiornamento automatico tabella di foratura Selezionare per aggiornare la tabella forature quando si aggiungono o eliminano componenti nell'assieme associato.

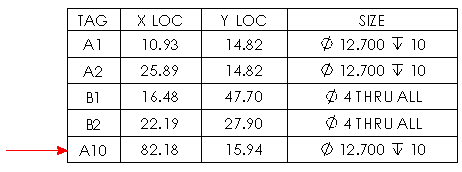

Riutilizza etichette cancellate Selezionare per usare le etichette cancellate.
Aggiungi nuova riga alla fine della tabella Selezionare per aggiungere una nuova riga nella parte inferiore della tabella.
