固体モデルの場合、対称となる平面に一致するすべての面は垂直方向に移動しないようにする必要があります。 対称（Symmetry）拘束タイプは選択したすべての面にこの条件を自動的に設定します。 対称面は、互いに直交する必要があります。
対称では、対称なジオメトリ、拘束条件、荷重、および材料特性が必要です。一般に、座屈解析と固有値解析には対称の使用は推奨されません。

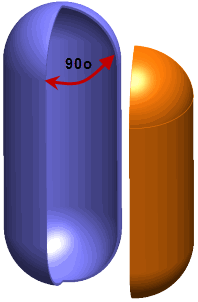

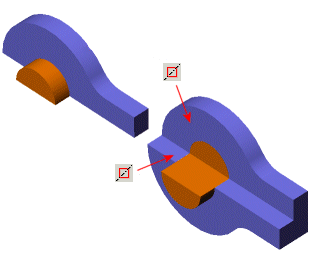

一つまたは複数の平面に関して対称となるモデルの例を以下に示します。
