必要ジオメトリ - 配管エルボ（Geometry Requirements - Pipe Elbow）

SolidWorks Routing において、エルボ（Elbow）として使用される構成部品には次のアイテムが必要です。

重要: ルーティング スケッチと寸法の名前では、大文字/小文字が区別されます。

エルボ円弧

  • エルボ円弧という名のスケッチ
  • 円弧(arc)は、エルボの中心線を表し、寸法名は次のようになります:
    • ベンド半径@エルボ円弧
    • ベンド角度@エルボ円弧


例:

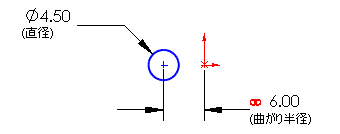

ルート

  • スケッチ:
    • ルートという名のスケッチ
    • 円弧の端点に垂直な平面上のスケッチ
  • エルボの外径を表し、寸法名が直径@ルートの円
  • 円の中心から円弧の中心までを表す寸法:
    • 名前が曲がり半径@ルートの寸法
    • 曲がり半径@エルボ円弧 にリンクされた寸法


例:

フィーチャー

次を使用したスイープ FM_sweep_feature.gif（Sweep）:
  • 輪郭にルートを使用
  • パスにエルボ円弧を使用
  • 薄板フィーチャーオプションを使用して肉厚を設定


例:
