部品表に対してユーザー定義プロパティとして傾斜を追加することにより、配管図面の傾斜にアノテート アイテムを追加できます。
- 配管図面で、部品表を右クリックしてを選択します。
- 列タイプダイアログボックスで、プロパティ名に傾斜を選択します。
傾斜の列が BOM に追加されます。 傾斜を含む配管セグメントが BOM にリストされます。
ユーザー定義の BOM テンプレートを使用する場合は、傾斜をユーザー定義プロパティとして追加する必要があります。 SolidWorks ヘルプ: 部品表 - ユーザー定義プロパティを参照してください。
- 図面ビューを右クリックし、を選択します。
- 配管傾斜を左クリックして、次の斜度アノテート アイテムのいずれかを選択します。

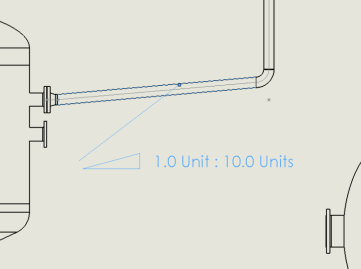

配管図面に傾斜アノテート アイテムが表示され、BOM に傾斜がリストされます。
