Зеркальная ориентация

Переключение параметра Зеркальная ориентация переворачивает нормальные направления (обозначенное синей стрелкой) в системе координат для отдельной поверхности.

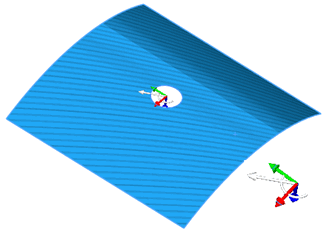

На рисунке, при отключении параметра Зеркальная ориентация, определяется положительный угол ориентации слоя композита в направлении по часовой стрелке (со стрелками формирующей правостороннюю систему координат). Стрелки в центре поверхности увеличены и показаны отдельно. Угол ориентации волокон слоя композита относительно грани равен 60 градусам.

Описание составной системы координат см. в разделе «Угол ориентации волокон слоя композита».

Зеркальная ориентация не выбрана.

На рисунке внизу, когда выбран параметр Зеркальная ориентация, направление синей стрелки перевернуто. Положительный угол ориентации волокон слоя композита определен в направлении по часовой стрелке. В результате угол ориентации волокон слоя композита 60 градусов соответствует углу ориентации волокон слоя композита -60 градусов, до применения зеркальной ориентации.

Зеркальная ориентация выбрана.
