Можно управлять значением угла ориентации волокон слоя композита для различных оболочек и граней используя функциюСоставная ориентация.
Изображены две модели, где функция ориентации используется, чтобы изменить определение угла ориентации волокон слоя.
Не рекомендуется изменять настройку Зеркальная ориентация по умолчанию, кроме случаев, где имеются несоответствие определения угла ориентации волокон слоя композита. Чтобы переопределить углы слоев выберите ненулевой, не прямой угол ориентации слоя, например 60 градусов.
Модель состоит из двух оболочек, каждая с четырьмя гранями. Чтобы выровнять ориентацию материала для всех граней и оболочек выберите единый угол ориентации слоев 60 градусов в таблицеСлои составной оболочки .
Ниже показан необходимый угол ориентации волокон слоев композита для оболочек и граней.

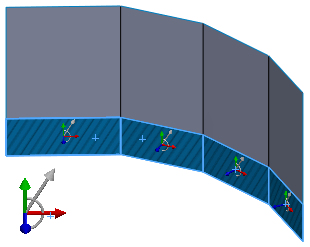

Модель имеет единую ориентацию (белая стрелка) для оболочки 2 параллельно каждой грани.

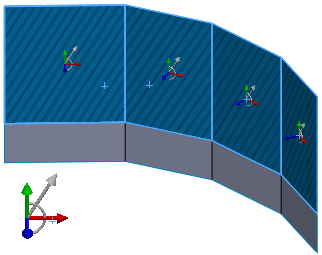

Для оболочки 1 ориентация материала (белая стрелка) непостоянна для каждой грани (Все синие стрелки направлены на плоскость).

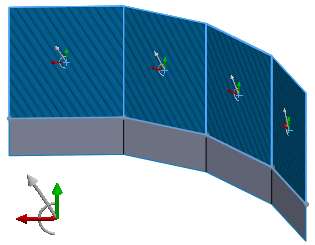

Настройка Зеркальная ориентация переключается (невыбранная) для каждой грани, чтобы получить необходимую ориентацию.
Синие стрелки указывают в едином направлении для всех восьми граней.
Убедитесь, что сетка проверена на отсутствие несоответствий в направлении укладки каждой грани перед запуском анализа.
В этом примере необходимо использовать только параметр вращения ориентации.
Изображена модель одной оболочки с несколькими гранями. Синие стрелки направлены наружу для всех граней, показывая, что ни одна из граней не требует применения функции Зеркальная ориентация.
В настоящем примере присутствует несоответствие 0 градусам угла ориентации волокон слоя композита по отношению к нижней грани. Чтобы устранить несоответствие, необходимо выбрать нижнюю грань и применить функцию Вращать ориентацию.
 |
 |
| Параметр вращения отключен для нижней грани
|
Параметр вращения выбран для нижней грани |
