Упругие материалы, обладающие способностью рассеивания механической энергии из-за влияния вязкости, называются вязкоупругими материалами.
Для состояния многоосевого напряжения, уравнение состояния может быть представлено следующим образом:
где: e(бар) и φ – девиаторная и объемная деформация, G(t - τ) и K(t - τ) – функции сдвига и общей релаксации.

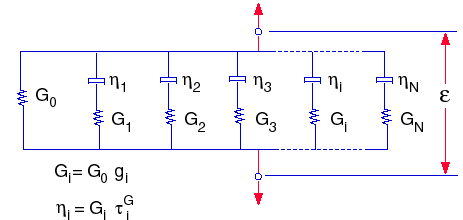

Функции релаксации могут быть представлены механической моделью, известной как обобщенная модель Maxwell со следующими выражениями:
где: G0 = E / 2(1+ ν), исходный модуль сдвига (t=0)
and K0= E / 3(1 -2ν), исходный общий модуль (t=0)
gi, ki, τiG и τiK – модули i-того сдвига и общий модуль с соответствующими значениями времени.
Влияние температуры на поведение материала описывается, при помощи принципа соответствия времени-температуры. Ниже, представлено математическое выражение данного принципа:
где γt – сокращенное время и γ – функция смещения. Уравнение WLF (Williams-Landel-Ferry) используется, для приблизительного определения функции:
где T0 – справочная температура, обычно, называемой температурой перехода в прозрачное состояние; C1 и C2 – зависящие от материала постоянные.
| Параметр |
Свойства материала |
|---|
| Параметры линейной упругости |
Модуль упругости в X |
| Коэффициент Пуассона в XY |
| Модуль сдвига в XY |
| Параметры функции релаксации |
Модуль релаксации при сдвиге (1 – 8) (представляют g1, g2,...,g8 в уравнениях обобщенной модели Maxwell)
|
| Значения времени (модули релаксации при сдвиге от 1 до 8) (представляют τ1g, τ2g,..., τ8g в уравнениях обобщенной модели Maxwell) |
| Общий модуль релаксации (1 – 8) |
| Значения времени (общие модули релаксации от 1 до 8) (представляют τ1k, τ2k,..., τ8k в уравнениях обобщенной модели Maxwell) |
| Параметры уравнения WLF
|
Температура перехода в прозрачное состояние (представляет T0 в уравнении WLF)
|
| Первая постоянная для уравнения Вильямса-Ландела-Ферри (WLF) (представляет C1 в уравнении WLF)
|
| Вторая постоянная для уравнения Вильямса-Ландела-Ферри (представляет C2 в уравнении WLF)
|
При определении кривой сдвига или общей релаксации на вкладке Таблицы и кривые первой точкой кривой является модуль G1 или K1 в момент времени t1. Для момента времени t = 0 программа автоматически вычисляет G0 или K0 из модуля упругости и коэффициента Пуассона.
Вязкоупругая модель материала может использоваться с твердотельными элементами и плотными оболочками низкого или высокого качества
