默认情况下，将装配体输出到 CircuitWorks 时，CircuitWorks 会使用 SolidWorks 零部件原点作为电力零部件原点。如有必要，您可以定义与此不同的原点。
例如，如果 ECAD 系统使用 ECAD 文件中的零部件原点作为零部件插入点，此时您可以重新定义零部件原点。插入点通常要么位于零部件中心，要么位于集成电路管脚 1 的位置。
如果 SolidWorks 装配体及其零部件是从 IDF 或 PADS 文件创建的，则 CircuitWorks 会为 ECAD 数据中指定的原点周围的零部件创建模型，因此很容易将这些零部件导回同一个 ECAD 系统。然而，如果装配体包含手工建模的零部件，则原本使创建模型更方便的原点可能并不适合 ECAD 系统。

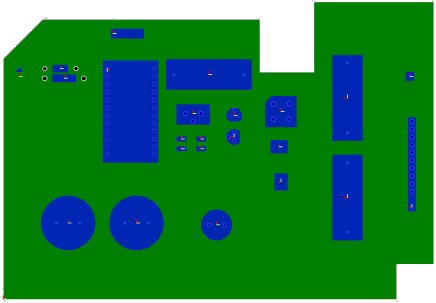

您可以在 CircuitWorks 的预览图象中查看零部件原点。在以下图例中，CircuitWorks 显示了打开的 IDF 文件的原点。大多数零部件都有中心原点，右下方的薄壁矩形零部件除外（它具有管脚 1 原点）。
当 CircuitWorks 从该 IDF 文件创建 SolidWorks 装配体时，产生的装配体类似于以下平面视图：
请注意，CircuitWorks 创建零部件模型时，该零部件的局部原点将与它们在 IDF 文件中的原点相对应。除了右下端中的零部件外，全部均为中心原点。

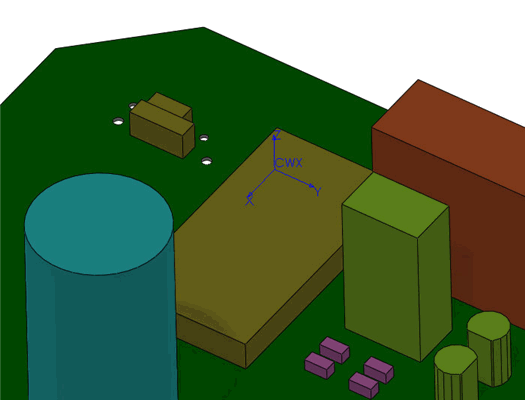

要为大型蓝色 IC 在管脚 1 （而不是在中心点）定义新的 ECAD 原点，在 SolidWorks 模型中的管脚 1 位置插入命名为 CWX 的用户定义的座标系。
坐标系的 x 和 y 轴定义 x 和 y ECAD 轴。z 方向表示向上方向。坐标系的原点决定 ECAD 原点及其从线路板的等距值。

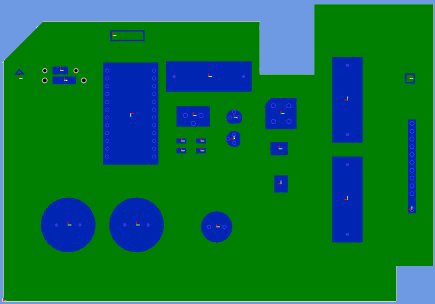

如果此时将装配体从 SolidWorks 输出到 CircuitWorks，预览图象将显示 IC 的新原点位于管脚 1 处。保存时，新的原点位置将写入 IDF 文件。
重要： 此时 CircuitWorks 零部件库中的模型与 IDF 数据已经不同。二者形状相同，但原点不同。由于 CircuitWorks 只为零部件库中不存在的零部件创建模型，因此您必须从库中删除现有的零部件模型，这样下一次 CircuitWorks 在 IDF 文件中遇到该零部件时，才能用新的原点来创建新的模型。
