在工程图中注解斜度

将“斜度”作为自定义属性添加至材料明细表,您可在管道工程图中注解斜度。

要在工程图中注解斜度:

  1. 从管道工程图中,右键单击材料明细表,然后选择插入 >
  2. 列类型对话框中,选择属性名称斜度

    斜度列会添加至 BOM。 包含斜度的管道线路会列出在 BOM 中。

    如果您在使用自定义 BOM 模板,则您必须将“斜度”作为自定义属性添加。 请参阅 SolidWorks 帮助: 材料明细表 - 自定义属性

  3. 右键单击工程图视图,然后选择注解 > 管道斜度
  4. 左键单击管道斜度,然后选择以下斜度角注解之一:
    • 向上...
    • 向下...
    • 向下反转...
    • 向上反转...

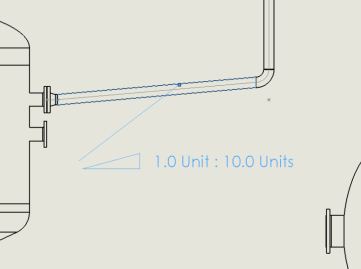

管道工程图显示斜度注解并在 BOM 中列出斜度。

slope_annotation
