當您建立垂直的橫樑時，軟體會自動為橫樑產生一個座標系統。此系統可定義軸向以及用於檢視橫樑結果的方向 1 和方向 2。軸向從橫樑的終止 1 到終止 2 。方向 1 和 2 是由軟體根據剖面屬性自動指定。有一些橫樑元素是在橫樑上產生。

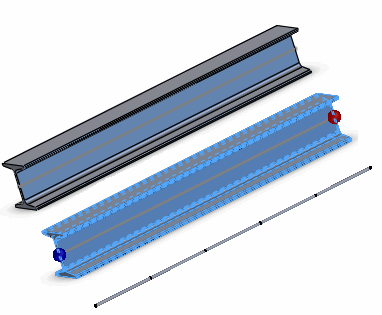

在曲線分佈中，軟體會產生一些短的垂直橫樑以推算出幾何。每個橫樑元素都有其本身的方向。舉例來說，下面顯示的掃出剖面上的每個橫樑的軸向是由與其兩個結合所連接的直線所定義的。在圖面中，座標系統會顯示在橫樑的中間。
檢視橫樑的座標系統：

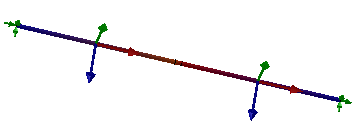

紅色箭頭顯示每個橫樑的正軸向，綠色箭頭顯示每個橫樑的正方向 1，藍色箭頭顯示每個橫樑的正方向 2。
